7  ggplot2的其他元素-解释性图表

附录 C 有对主题元素的详细介绍。

library(tidyverse)
library(scales)
library(ggrepel)
library(patchwork)

7.1 Labels-标签

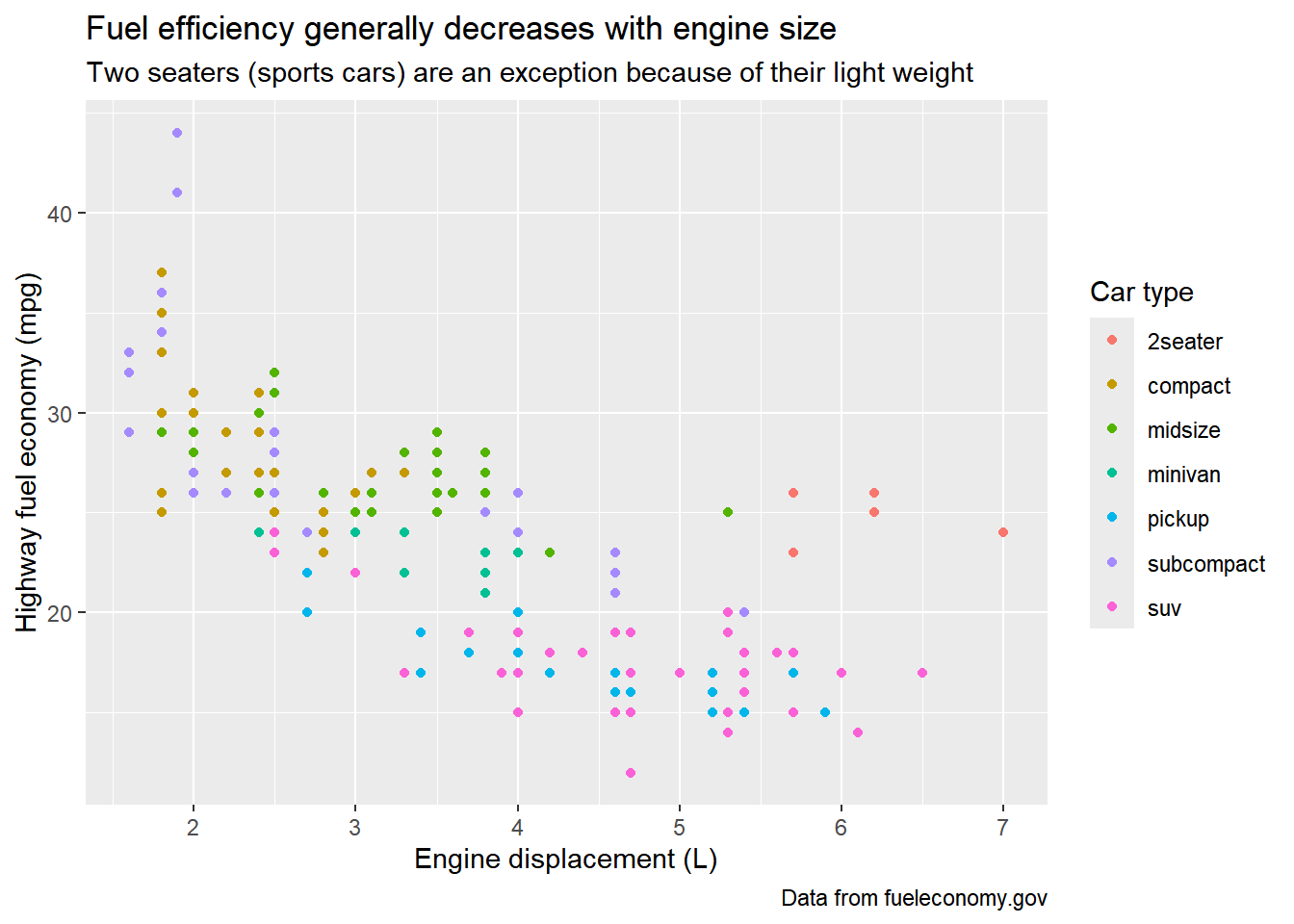

通过使用labs()函数，可以为图表添加标题、子标题、坐标轴标签和图例标题。

ggplot(mpg, aes(x = displ, y = hwy)) +
  geom_point(aes(color = class)) +
  labs(
    x = "Engine displacement (L)", # x轴标签
    y = "Highway fuel economy (mpg)", # y轴标签
    color = "Car type", # 图例标题
    title = "Fuel efficiency generally decreases with engine size", # 主标题
    subtitle = "Two seaters (sports cars) are an exception because of their light weight", # 子标题
    caption = "Data from fueleconomy.gov" # 图表说明
  )

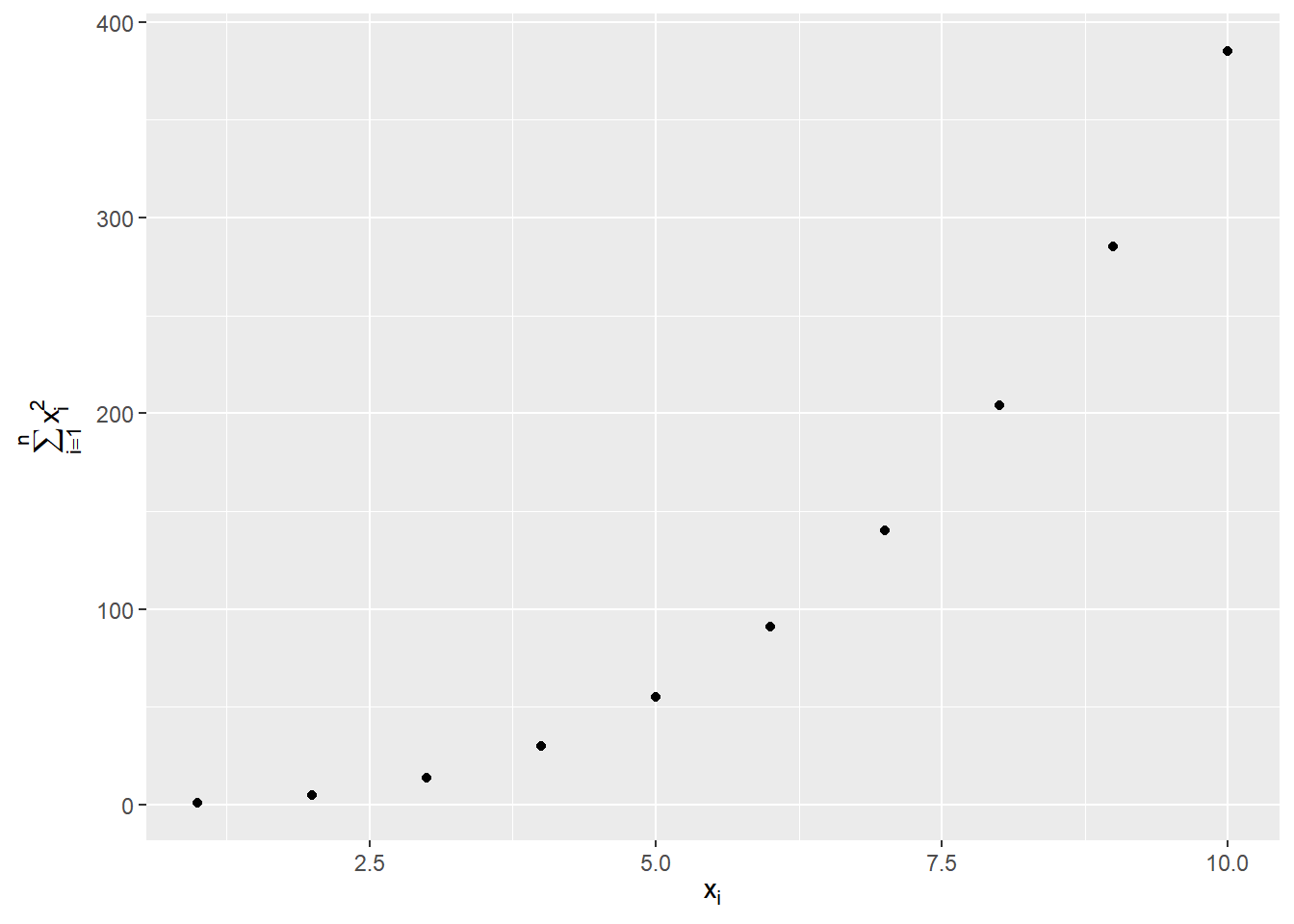

除以上常规的标签外，labs()函数还支持以数学公式的形式代替普通文本标签，只需将引号替换为quote()即可，具体语法可参看 ?plotmath。

df <- tibble(
  x = 1:10,
  y = cumsum(x^2)
)

ggplot(df, aes(x, y)) +
  geom_point() +
  labs(
    x = quote(x[i]),
    y = quote(sum(x[i]^2, i == 1, n))
  )

7.2 Annotations-注释

除 小节 7.1 中的标签外，对个别重点关注的观测值(组)也很有用。实现这个注释功能的基础函数时geom_text()。

geom_text()与geom_point()类似，但增加了一个美学属性label，用于在图形中条件文本标签。

注释有两种实现的方法：

7.2.1 第一种实现注释的方法-建立专门的数据框用作标注数据框

例如，我们提取每种驱动类型中发动机排量最大的车型信息：

# define annotate info dataframe
annotate_info <- mpg |>
  group_by(drv) |>
  arrange(desc(displ)) |>
  slice_head(n = 1) |>
  mutate(
    drive_type = case_when(
      drv == "f" ~ "front-wheel drive",
      drv == "r" ~ "rear-wheel drive",
      drv == "4" ~ "4-wheel dive"
    )
  ) |>
  select(displ, hwy, drive_type)
annotate_info

# A tibble: 3 × 4
# Groups:   drv [3]
  drv   displ   hwy drive_type
  <chr> <dbl> <int> <chr>
1 4       6.5    17 4-wheel dive
2 f       5.3    25 front-wheel drive
3 r       7      24 rear-wheel drive

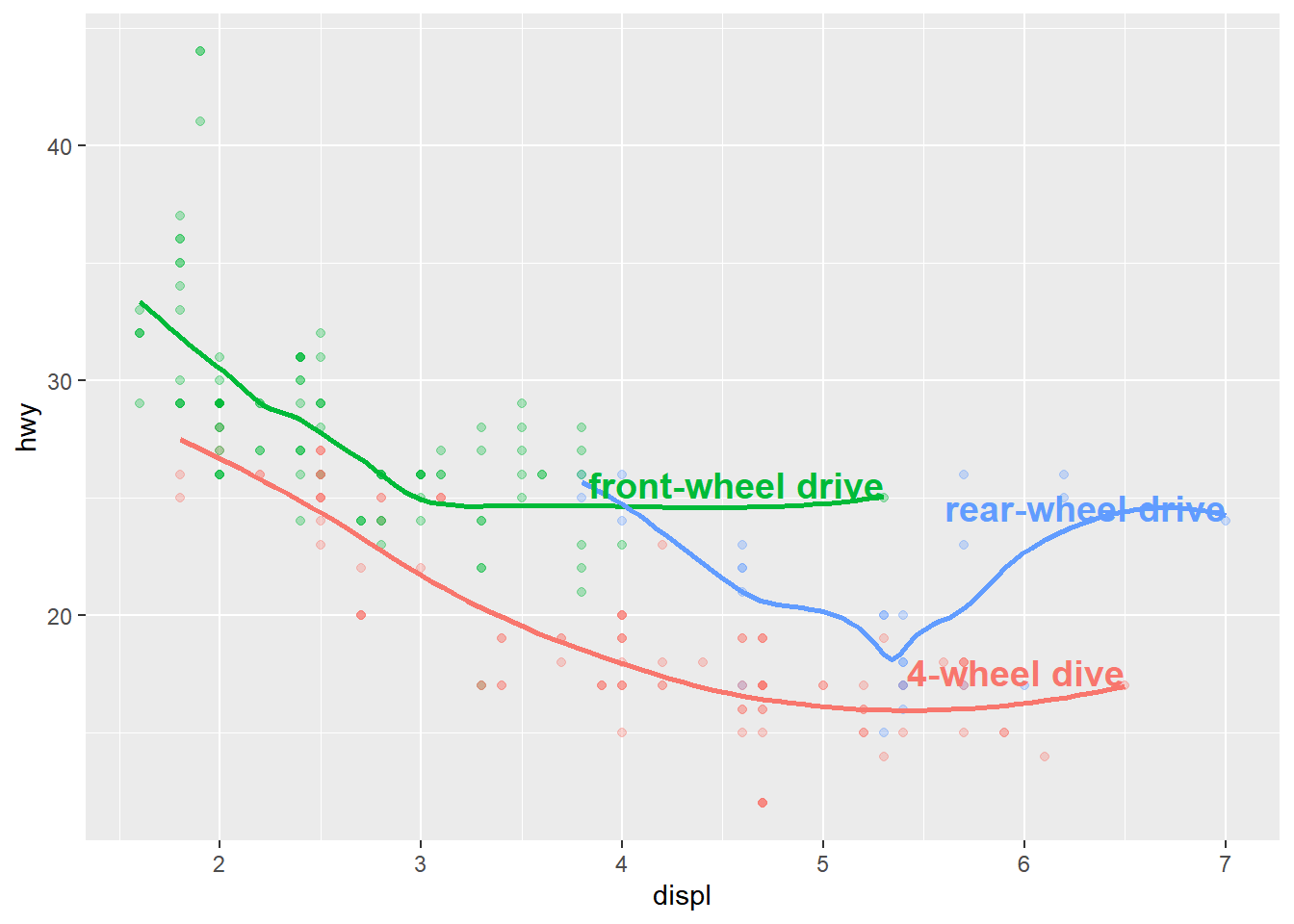

# use annotate_info to annotate the data
ggplot(mpg, aes(x = displ, y = hwy, color = drv)) +
  geom_point(alpha = 0.3) +
  geom_smooth(se = F) +
  geom_text(
    data = annotate_info,
    aes(x = displ, y = hwy, label = drive_type),
    fontface = "bold",
    size = 5,
    hjust = "right", # 水平位置调整
    vjust = "bottom" # 垂直位置调整
  ) +
  theme_sub_legend(position = "none")

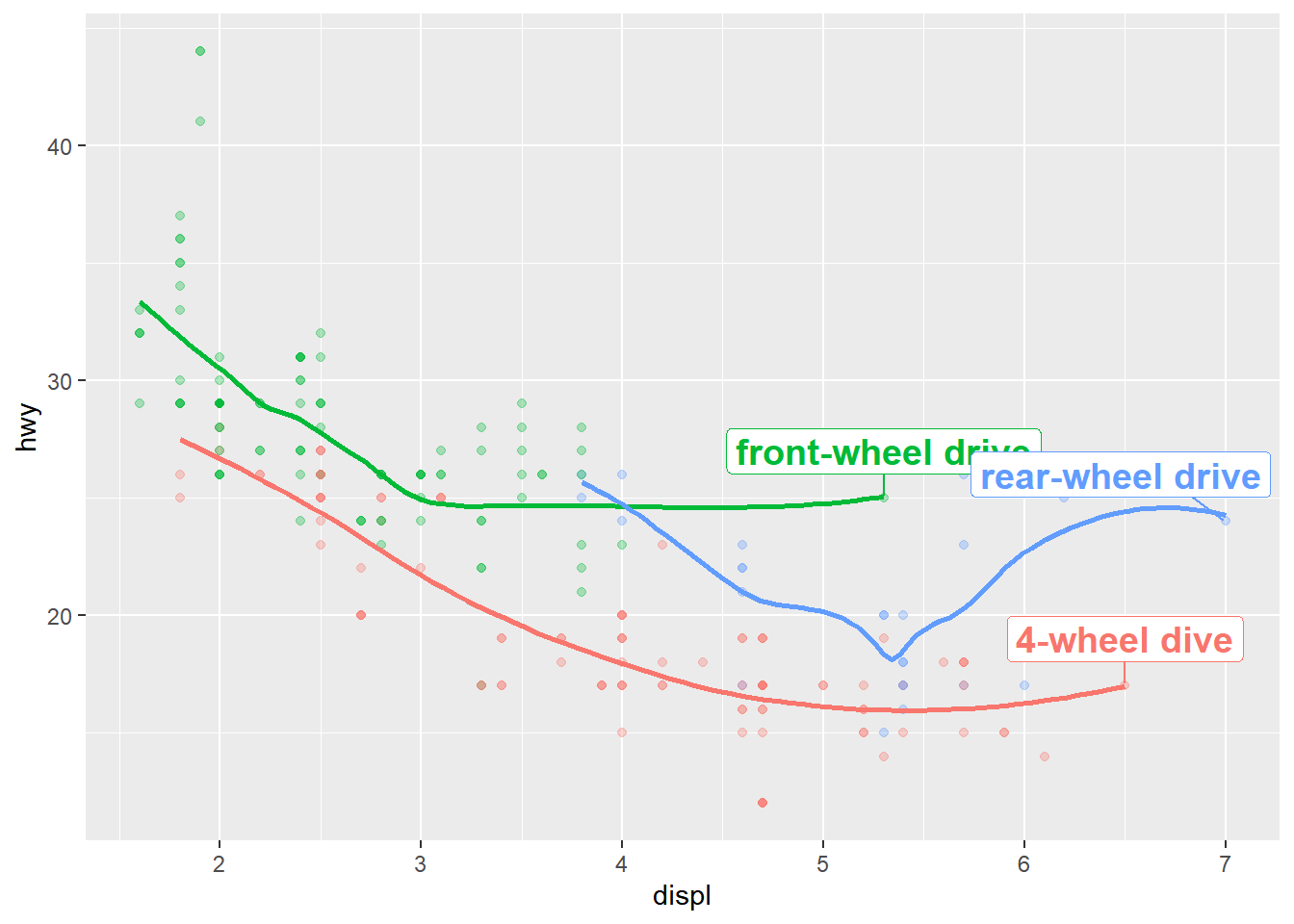

上图中的注释和数据点存在重叠，影响了图形的阅读，此时可以使用ggrepel包的geom_label_repel()自动调整位置：

ggplot(mpg, aes(x = displ, y = hwy, color = drv)) +
  geom_point(alpha = 0.3) +
  geom_smooth(method = "loess", se = FALSE) +
  ggrepel::geom_label_repel(
    data = annotate_info,
    aes(x = displ, y = hwy, label = drive_type),
    fontface = "bold",
    size = 5,
    nudge_y = 2 # 垂直偏移
  ) +
  theme(legend.position = "none")

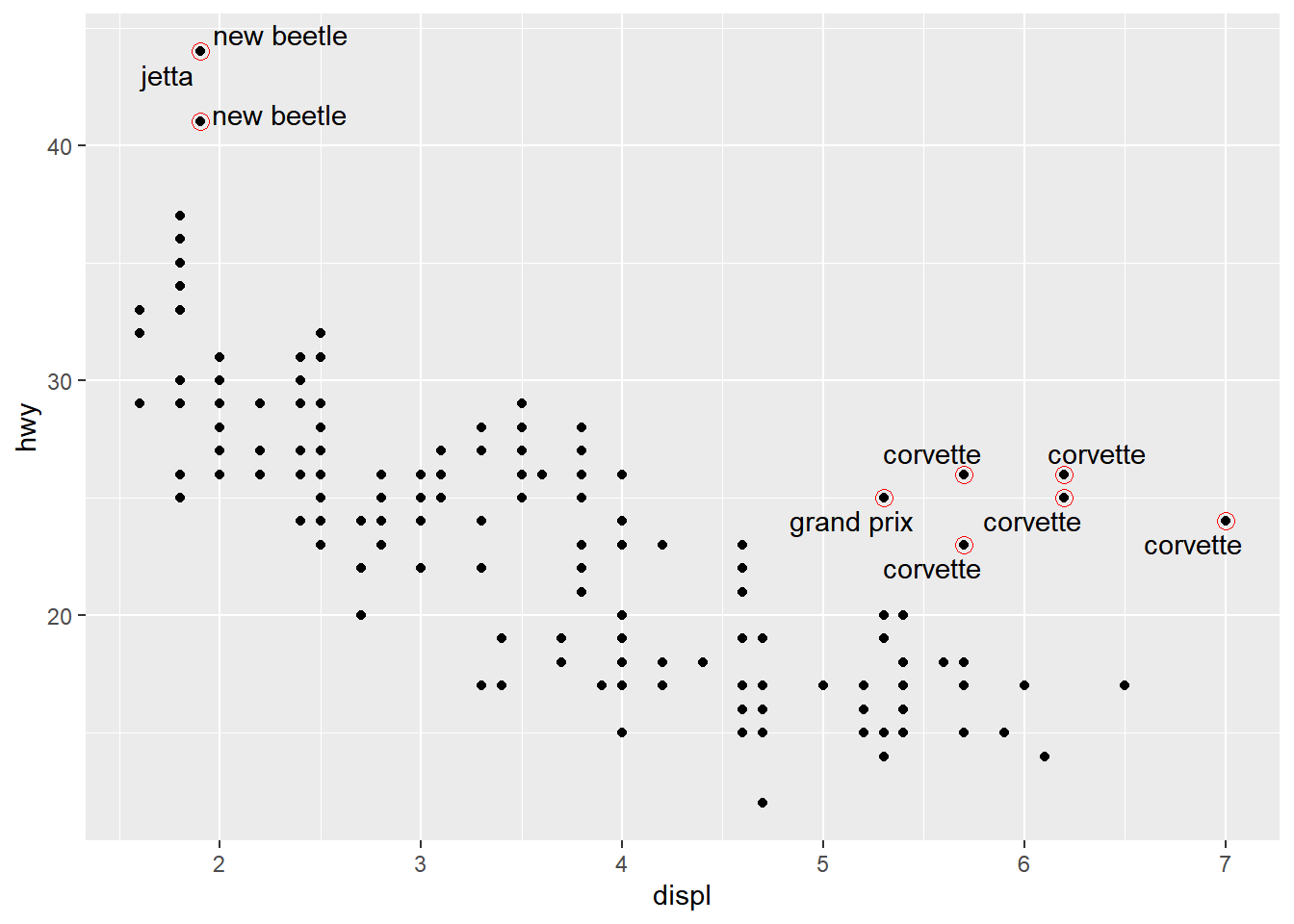

结合geom_text_repel()和特殊标记则可以突出异常点：

potential_outliers <- mpg |>
  filter(hwy > 40 | (hwy > 20 & displ > 5))

ggplot(mpg, aes(x = displ, y = hwy)) +
  geom_point() +
  ggrepel::geom_text_repel(data = potential_outliers, aes(label = model)) +
  geom_point(
    data = potential_outliers,
    color = "red",
    size = 3,
    shape = "circle open" # 空心红圈标记
  )

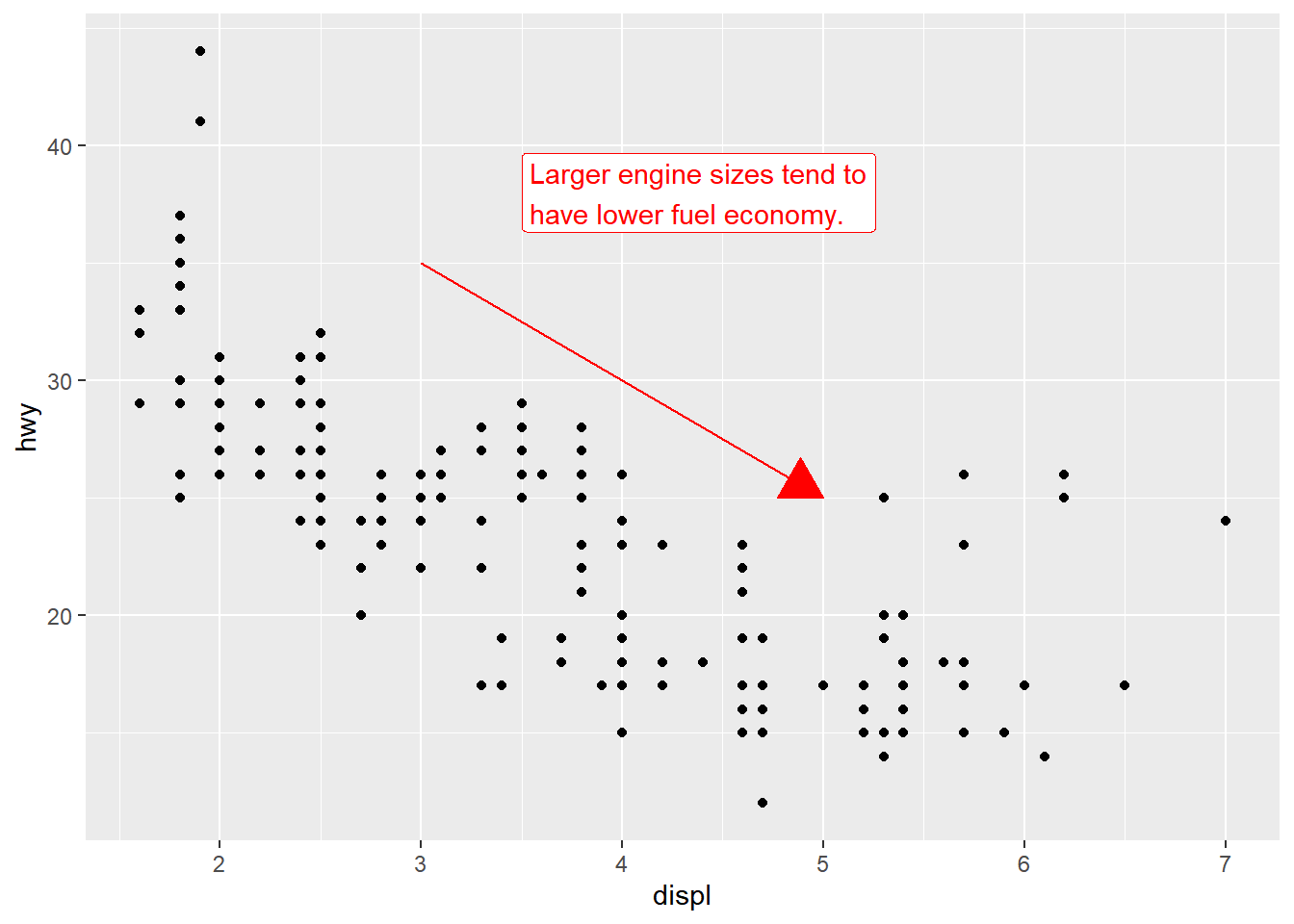

7.2.2 第二种实现注释的方法-使用annotate()直接添加注释

annotate()函数允许直接在图形上添加注释，而无需创建单独的数据框。这种方法更适合添加少量、独立的标注元素，例如添加一段文本到图形的特定位置。

trend_text <- "Larger engine sizes tend to have lower fuel economy." |>
  str_wrap(width = 30) # 自动换行

ggplot(mpg, aes(x = displ, y = hwy)) +
  geom_point() +
  annotate(
    geom = "label",
    x = 3.5,
    y = 38,
    label = trend_text,
    hjust = "left",
    color = "red"
  ) +
  annotate(
    geom = "segment",
    x = 3,
    y = 35,
    xend = 5,
    yend = 25,
    color = "red",
    arrow = arrow(type = "closed")
  )

其他标注特殊点的方法还包括：

• 参考线：使用geom_hline()/geom_vline()。一般会将参考线的linetype设为虚线，并将color设为灰色或白色以减少视觉干扰，同时将其绘制在主数据层的下方。
• 矩形标记：使用geom_rect()或ggforce::geom_mark_hull()。矩形的边缘使用xmin, xmax, ymin, ymax参数定义。
• 箭头指示：使用geom_segment(arrow = arrow())。使用x和y参数定义箭头的起点，使用xend和yend参数定义箭头的终点。

注释是传达可视化图表主要观点和有趣特征的强大工具，在调整注释的位置时要保持十足的耐心）！

7.3 标度

如果想要详细了解标度，还是需要阅读ggplot2官方文档。此外，ggplot2tor提供了详细的标度信息说明供查阅参考。

标度是什么？标度就是用来调整数据映射的图形属性，换句话说，标度控制了美学映射(aes())的视觉表现形式。

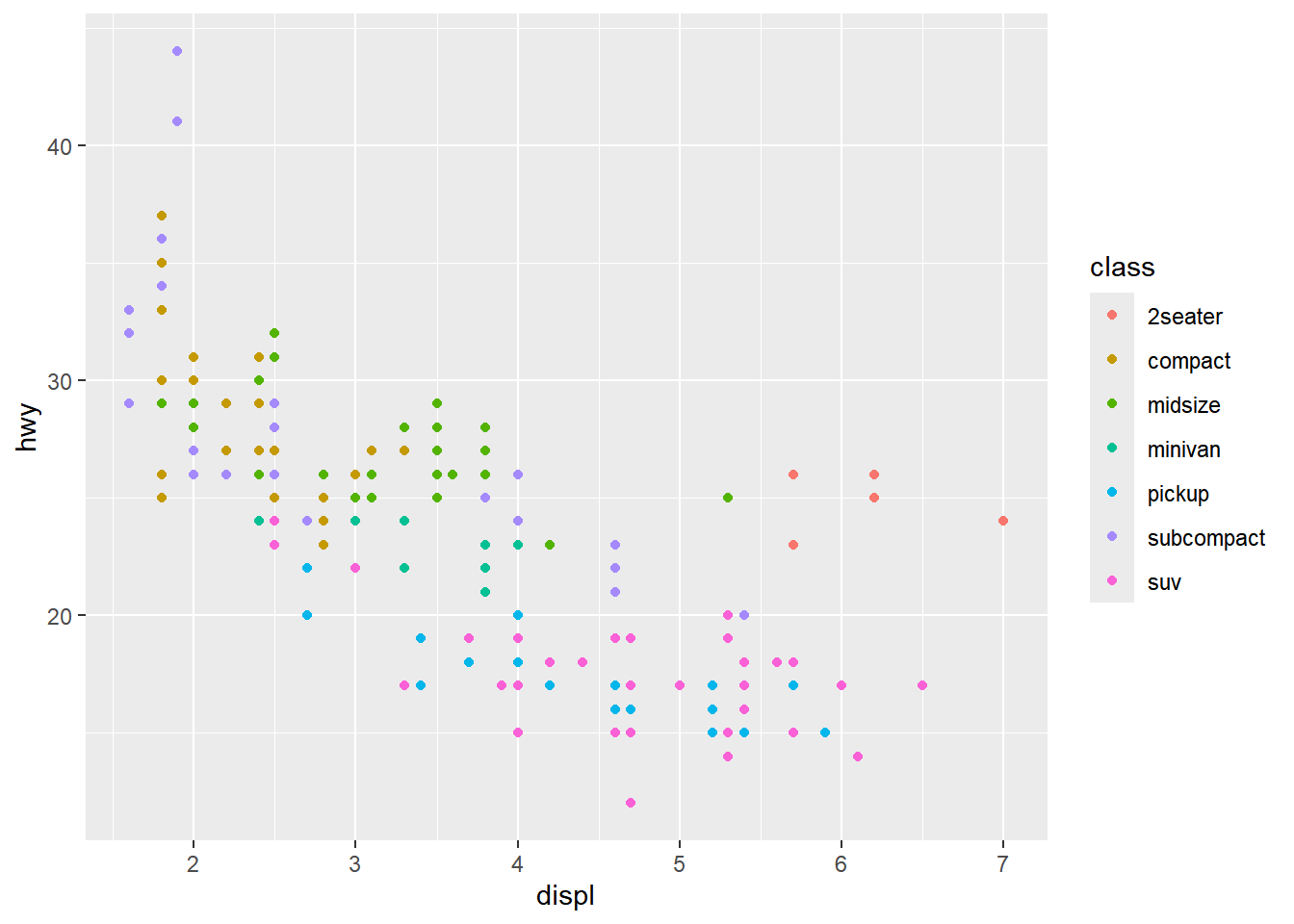

先来看一个例子：

ggplot(mpg, aes(x = displ, y = hwy)) +
  geom_point(aes(color = class))

上图已经很美观，但其实是因为ggplot2设置了一些默认的标度缺省条件，上图代码的完整版应该如下：

ggplot(mpg, aes(x = displ, y = hwy)) +
  geom_point(aes(color = class)) +
  # 以下为默认标度
  scale_x_continuous() +
  scale_y_continuous() +
  scale_color_discrete()

坐标轴和图例使用相同的图形属性

7.3.1 丰富的标度体系

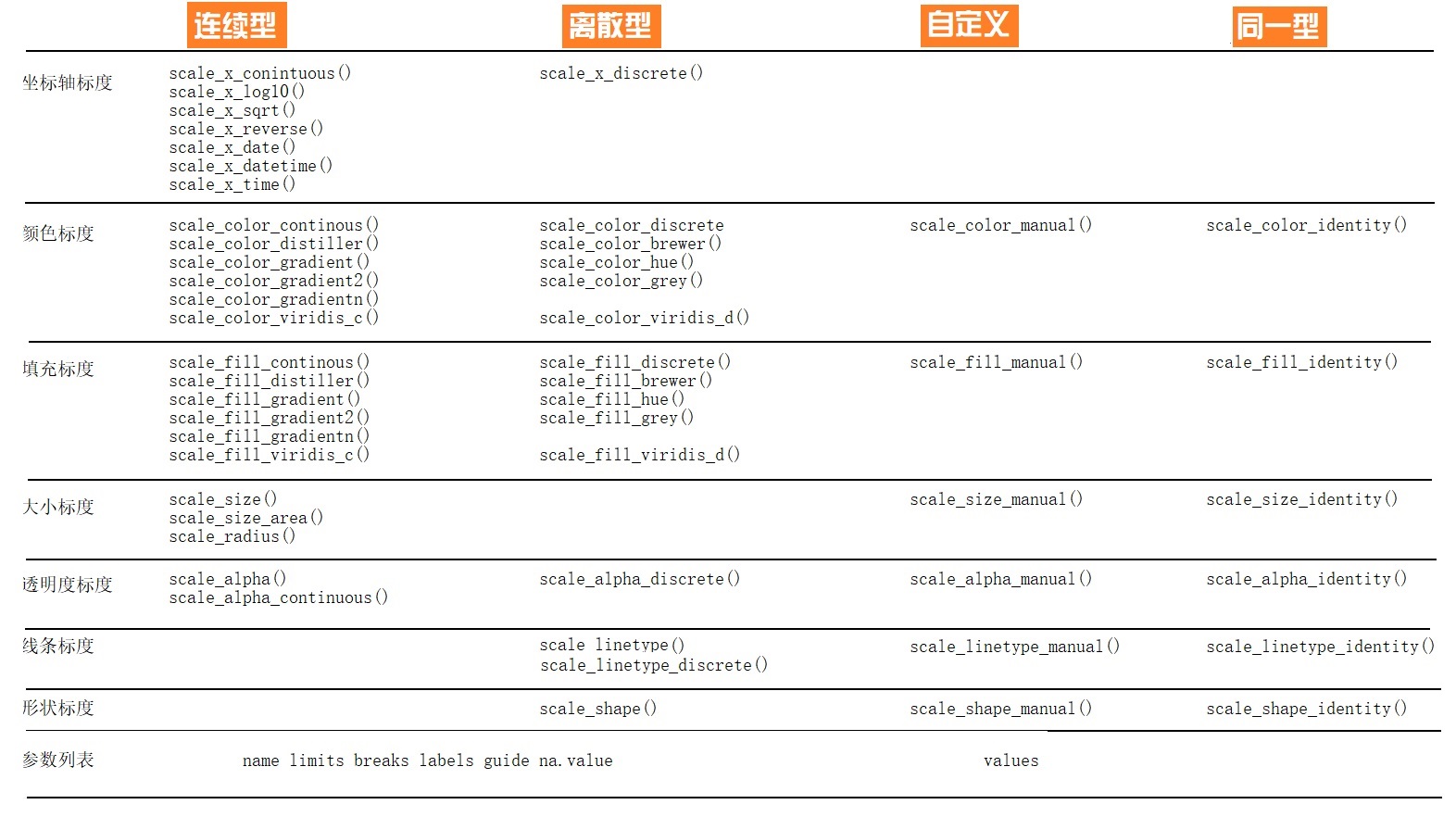

标度函数表

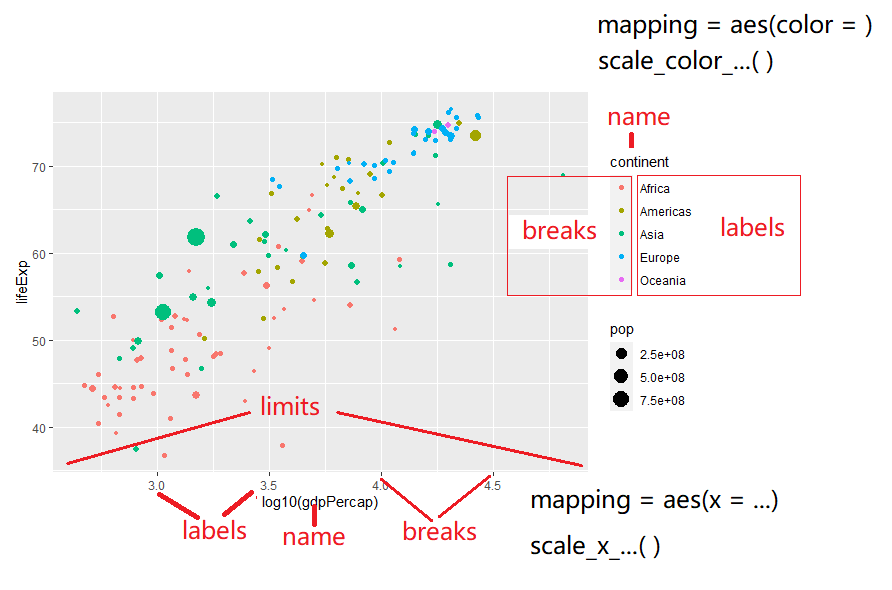

标度函数均由_分割的三部分构成：scale_美学对象_标度名，每个标度函数内都有丰富的参数系统。

• 美学对象名：例如，x, y, color, fill, shape, size, alpha, linetype等。
• 标度名：例如，continuous（连续）, discrete（离散）, manual, gradient, gradient2, gradientn, datetime等。

scale_color_manual(
  palette = funcion(),
  limits = NULL,
  name = waiver(),
  labels = waiver(),
  breaks = waiver(),
  minor_breaks = waiver(),
  values = waiver(),
  ...
)

• 参数name：设定坐标/图例的名字，不要名字可以name = NULL

• 参数limits：设定坐标/图例的范围区间，

  • 连续型c(m, n)
  • 离散型c("a", "b", "b")

• 参数labels： 控制显示在坐标/图例上的值（元素）

• 参数breaks：设置坐标和图例的间隔标签：

  • 一般的，内置函数会自动完成这一操作
  • 也可人工制定一个字符型向量，与breaks提供的字符向量一一对应
  • 也可是函数，将breaks提供的字符型向量当作函数的输入
  • NULL，即去掉标签。

• 参数values：设置颜色、形状等的视觉属性值

  • 要么与数值的顺序一致
  • 要么与breaks提供的字符型向量长度一致
  • 要么，用命名向量`c(“数据标签” = “视觉属性”)提供

• 参数expand, 控制参数溢出量。

• 参数range, 设置尺寸大小范围，比如针对点的相对大小。

7.3.2 坐标轴刻度和图例键

坐标轴和图例统称为引导元素。坐标轴用于 x 轴和 y 轴的美学映射；图例则用于其他所有情况。

影响坐标轴刻度和图例键外观的两个主要参数是： breaks 和 labels 。breaks 控制刻度线的位置或与图例相关联的的数值，labels 则控制每个刻度线或图例对应的文本标签。

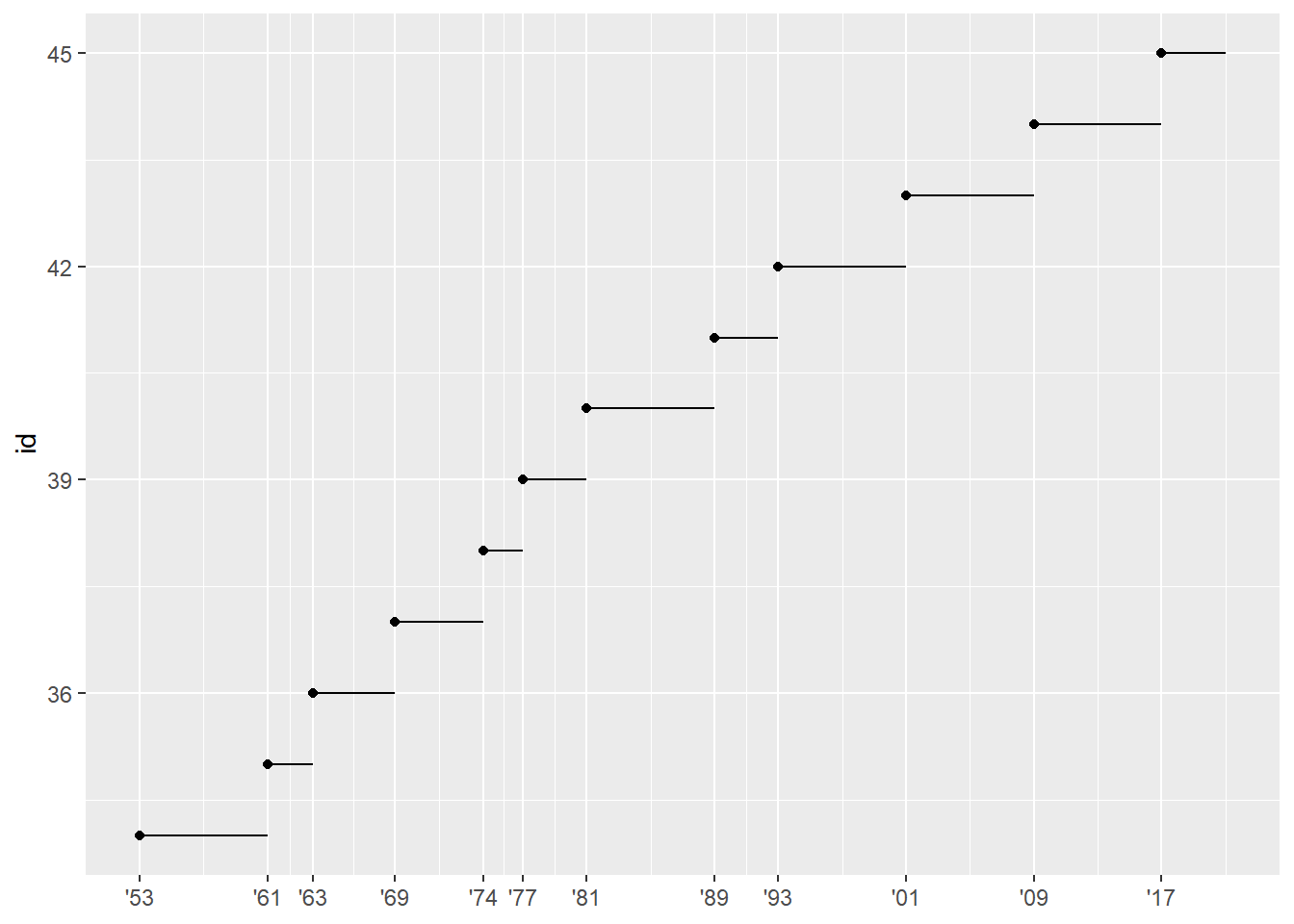

• breaks 最常见的用途是覆盖默认。breaks 的另一个用途是在数据点相对较少时，用于精确标注观测值的位置。

• labels 参数与 scales 包中的标签函数结合使用时，也可用于将数字格式化为货币、百分比等。

• 利用 breaks 和 labels 来控制图例的显示样式。对于分类变量的离散scale， labels 可以是一个命名列表，其中包含现有层级名称及其对应的期望标签。

我们具体看几个例子：

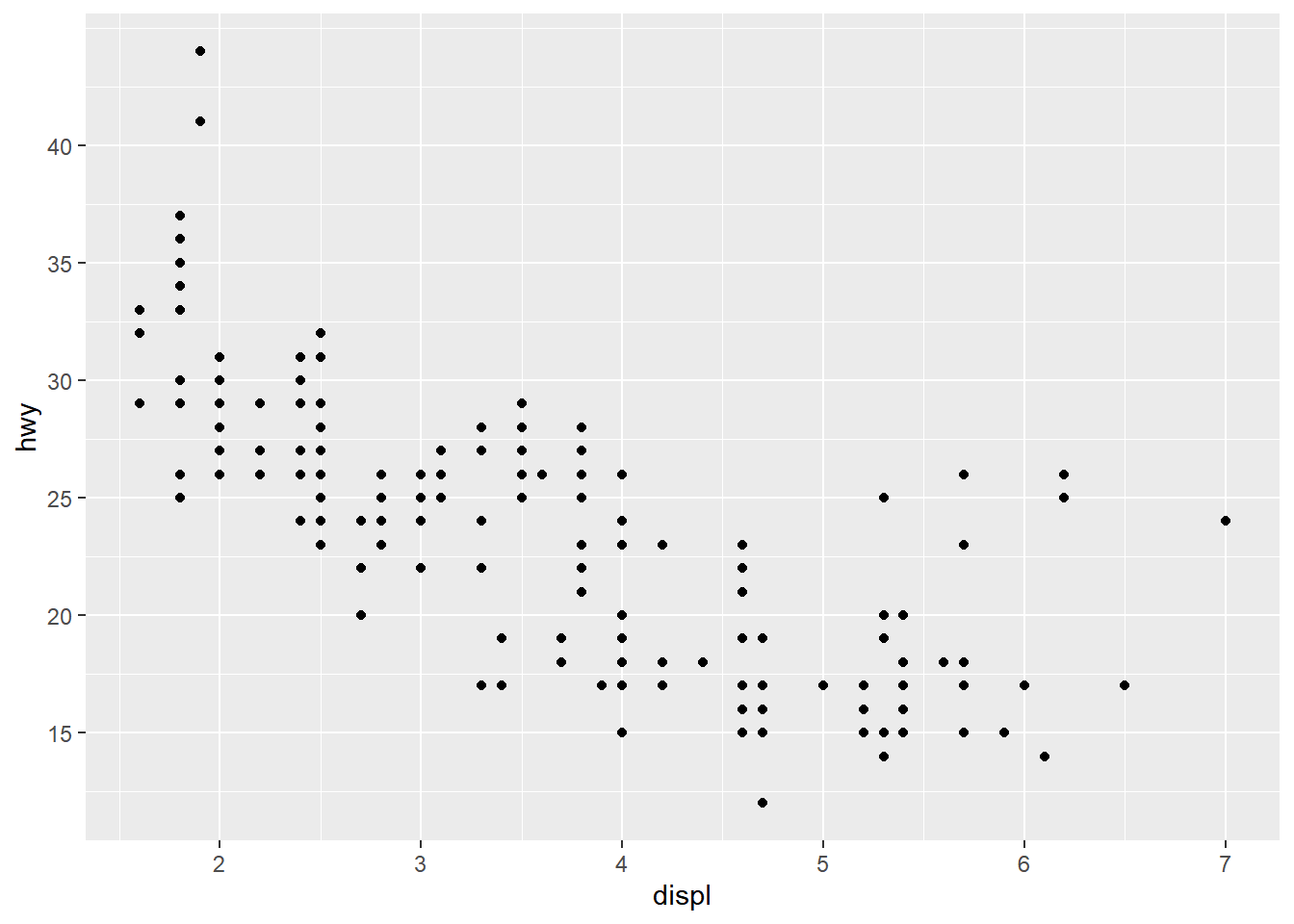

ggplot(mpg, aes(x = displ, y = hwy)) +
  geom_point() +
  scale_y_continuous(breaks = seq(15, 40, by = 5))

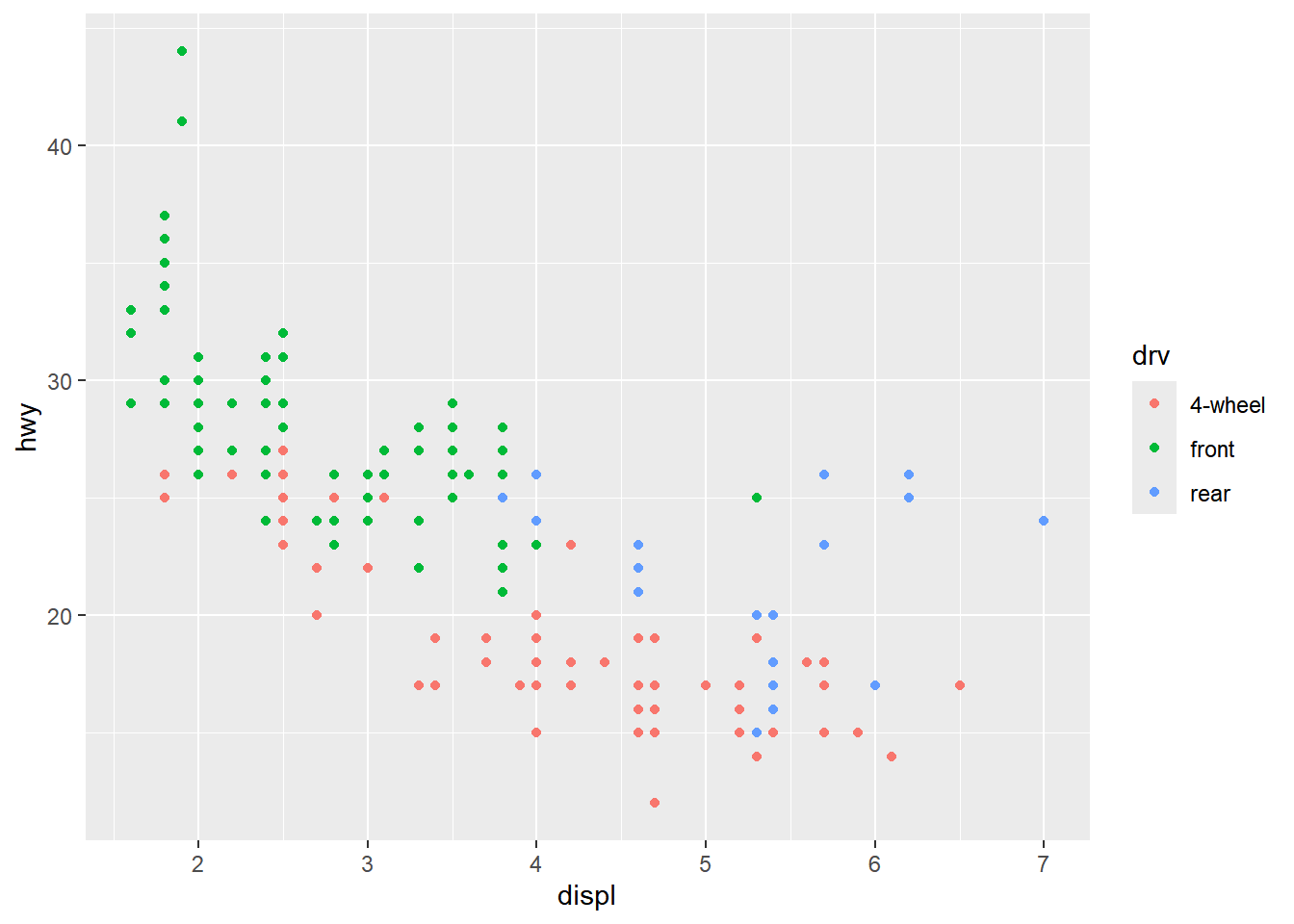

ggplot(mpg, aes(x = displ, y = hwy, color = drv)) +
  geom_point() +
  scale_color_discrete(labels = c("4" = "4-wheel", "f" = "front", "r" = "rear"))

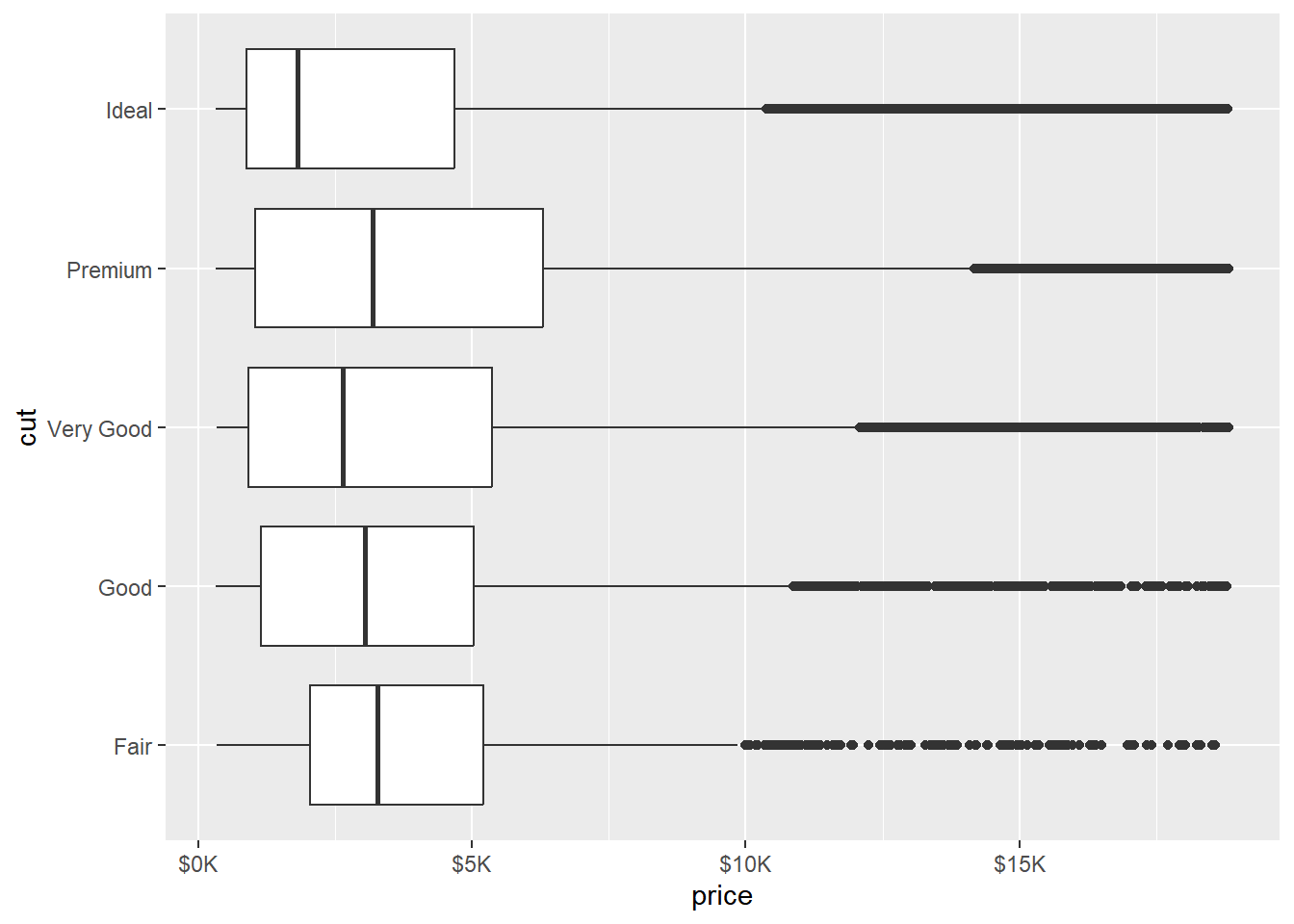

# 格式化坐标轴标签为货币形式
ggplot(diamonds, aes(x = price, y = cut)) +
  geom_boxplot() +
  scale_x_continuous(
    labels = scales::label_dollar(scale = 1 / 1000, suffix = "K")
  )

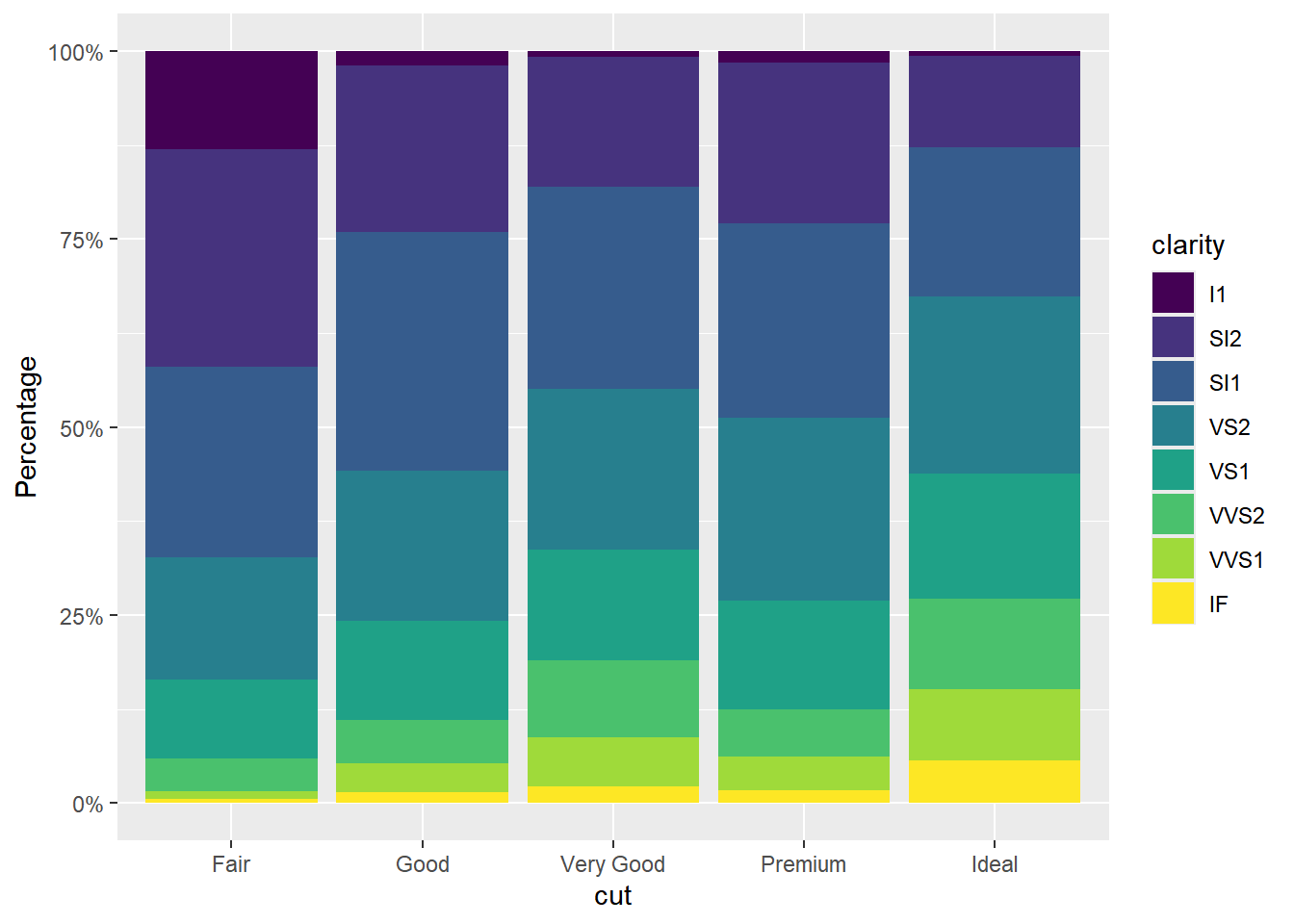

# 格式化图例标签为百分比形式
ggplot(diamonds, aes(x = cut, fill = clarity)) +
  geom_bar(position = "fill") +
  scale_y_continuous(
    labels = scales::label_percent(),
    name = "Percentage"
  )

presidential |>
  mutate(id = 33 + row_number()) |>
  ggplot(aes(x = start, y = id)) +
  geom_point() +
  geom_segment(aes(xend = end, yend = id)) +
  scale_x_date(name = NULL, breaks = presidential$start, date_labels = "'%y")

7.3.3 图例部局

布局建议：

• 宽幅图形建议图例置于顶部或底部。
• 窄幅图形建议图例置于左侧或右。
• 使用legend.position = "none"可完全隐藏图例。

通过guide()函数配合guide_legend()或guide_colorbar()可控制单个图例显示，有两个关键的参数：

1. nrow 和 ncol：控制图例的行数和列数。
2. override.aes：用于覆盖图例中显示的美学属性(例如增大图例点大小)。

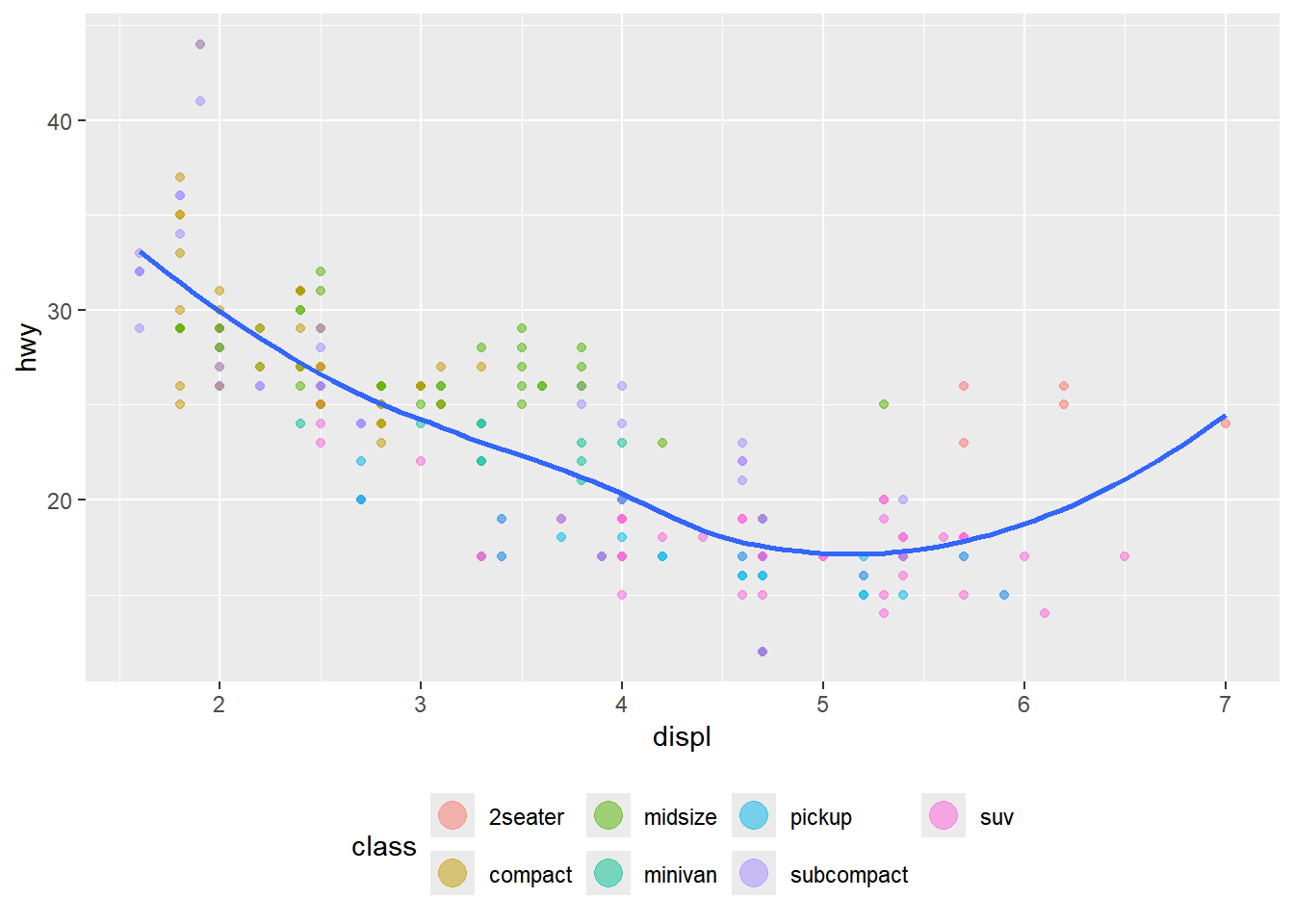

# guide_legend() 控制离散图例布局
ggplot(mpg, aes(x = displ, y = hwy)) +
  geom_point(aes(color = class), alpha = 0.5) + # 半透明显示密集点
  geom_smooth(se = F) +
  theme(legend.position = "bottom") +
  guides(
    color = guide_legend(
      nrow = 2,
      override.aes = list(size = 5) # 图例点尺寸设为5倍
    )
  )

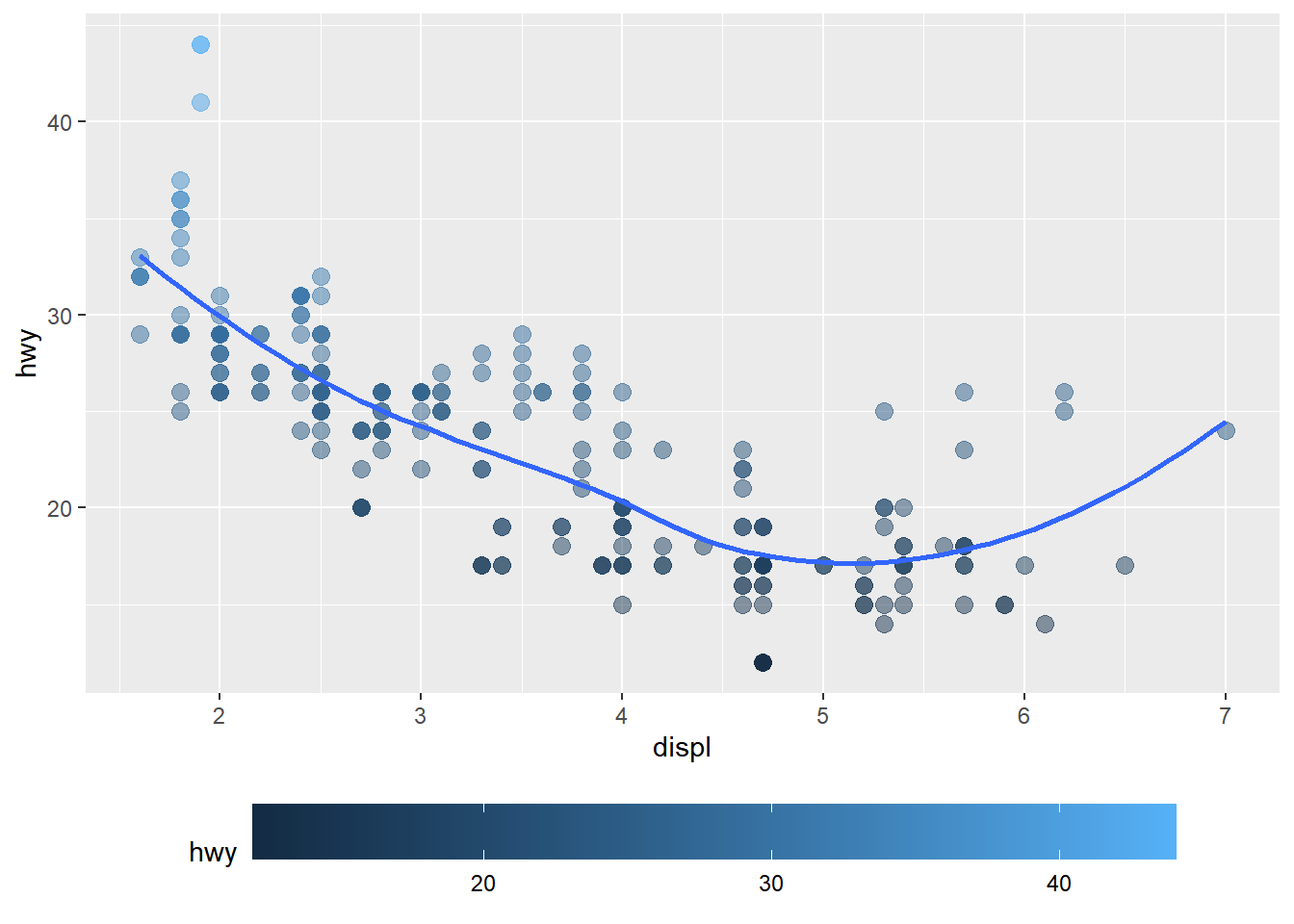

# guide_colorbar() 控制连续图例布局
ggplot(mpg, aes(x = displ, y = hwy)) +
  geom_point(aes(color = hwy), size = 3, alpha = 0.5) + # 半透明显示密集点
  geom_smooth(se = F) +
  theme(legend.position = "bottom") +
  guides(
    color = guide_colorbar(
      direction = "horizontal",
      barwidth = unit(5, "in"),
      barheight = unit(0.3, "in")
    )
  )

7.3.4 修改scale

除了修改个别细节，还可以直接把整个标度都替换掉。

最可能需要更换的scale主要有两种：连续位置scale和颜色scale。幸运的是，同样的原则适用于所有其他美学属性，因此一旦掌握了位置和颜色的调整，你就能迅速掌握其他scale的替换方法。

7.3.4.1 连续位置标度

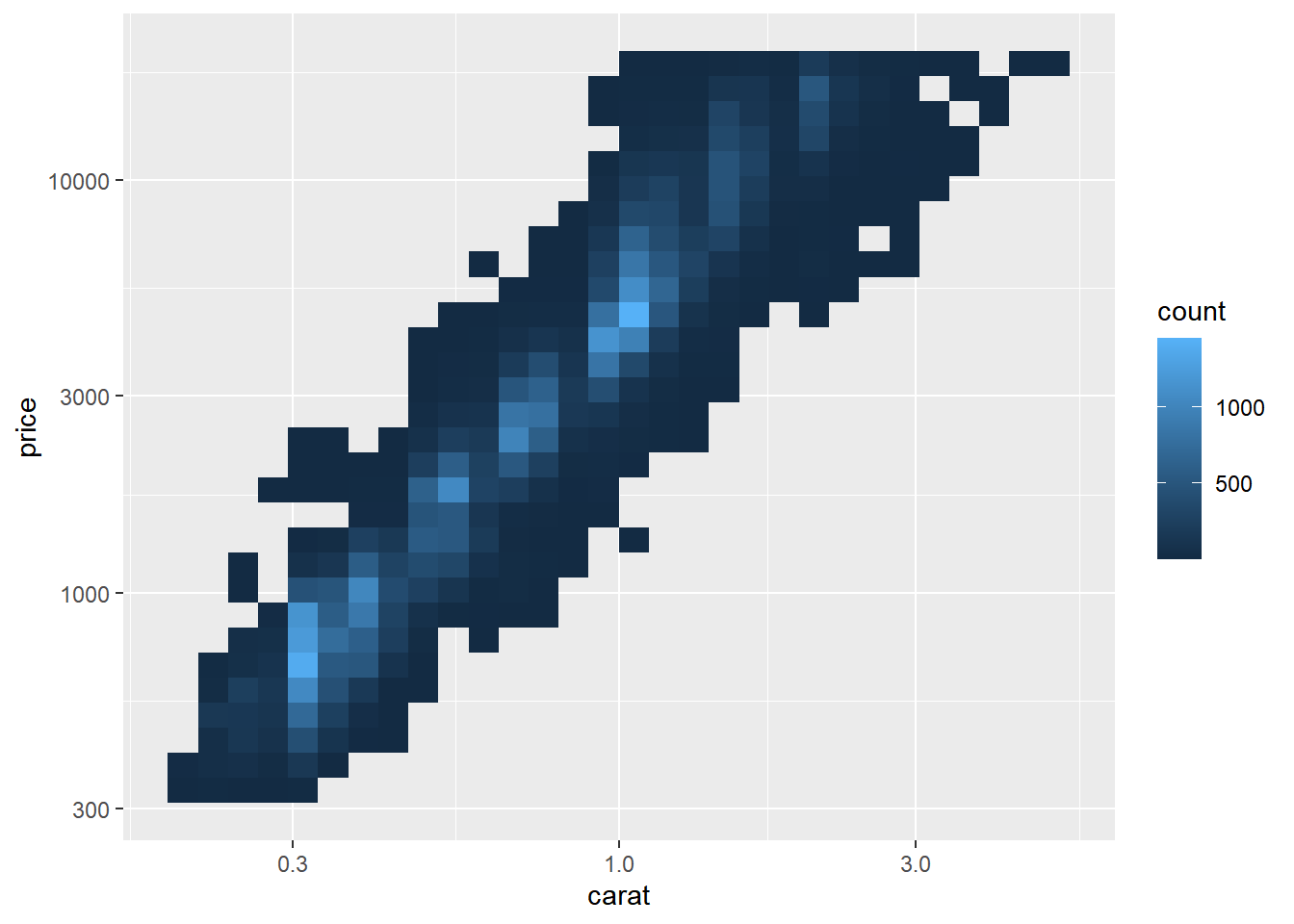

默认情况下，ggplot2使用线性标度来映射连续变量的位置。但是，有时使用对数标度可以更好地展示数据的分布，尤其是当数据跨越多个数量级时。

ggplot(diamonds, aes(x = carat, y = price)) +
  geom_bin2d() +
  scale_x_log10() +
  scale_y_log10()

7.3.4.2 颜色标度

• 离散颜色标度: 使用ColorBrewer调色板。

• 连续颜色标度: 使用内置的scale_color_gradient()和scale_fill_gradient()函数，或使用viridis包中的调色板。

  • 连续型（后缀 _c）,scale_fill_viridis_c()。
  • 离散型（后缀 _d）,scale_fill_viridis_d()。
  • 分箱型（后缀 _b）,scale_fill_viridis_b()。

• 当需要自定义数值与颜色的映射关系时，应使用 scale_color_manual()，输入的颜色value要与数据的分组数量一致。

如果需要发散的（diverging）颜色标度，则应当使用 scale_color_gradient2()

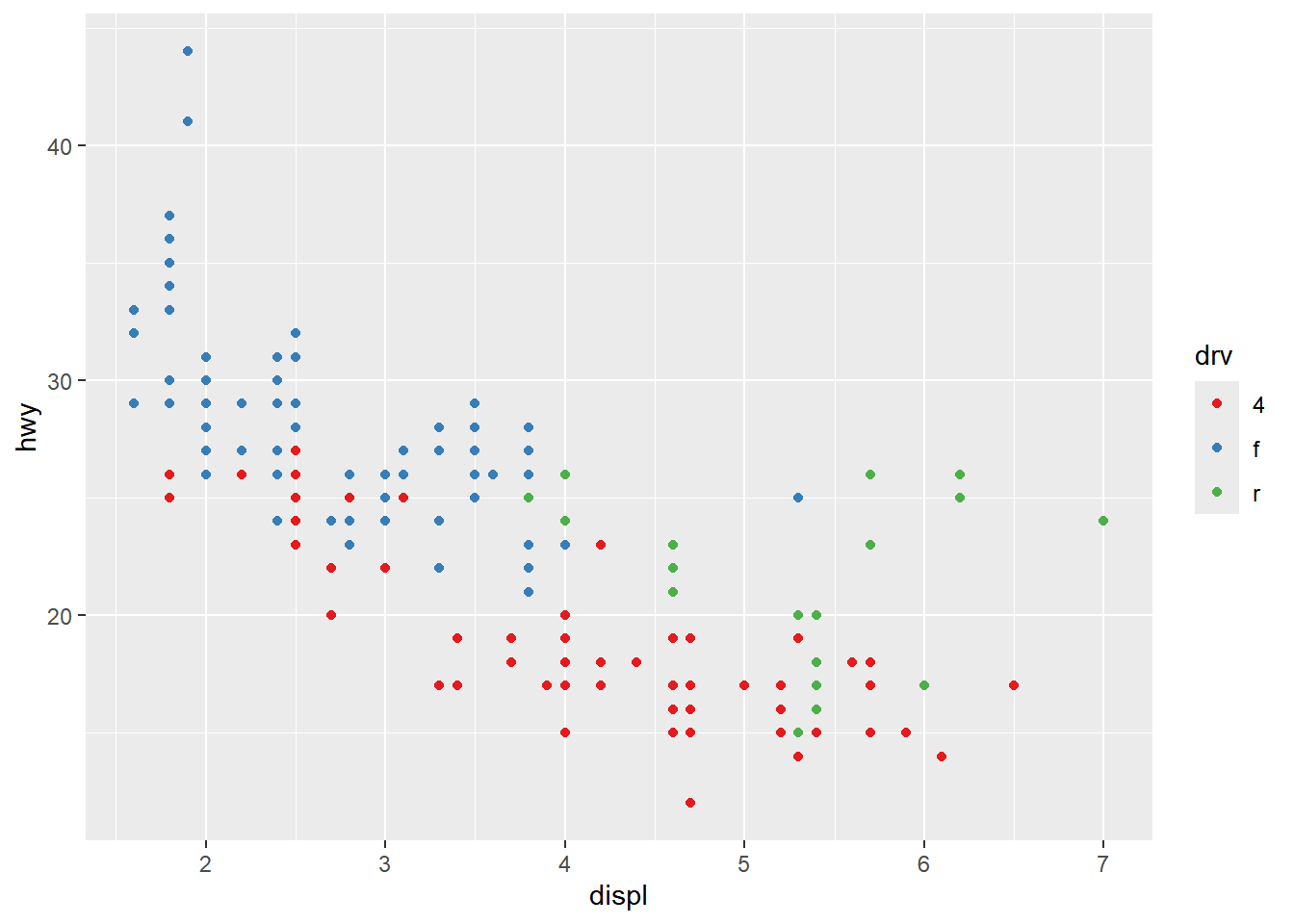

# 离散颜色标度示例-scale_color_brewer()
ggplot(mpg, aes(x = displ, y = hwy)) +
  geom_point(aes(color = drv)) +
  scale_color_brewer(palette = "Set1")

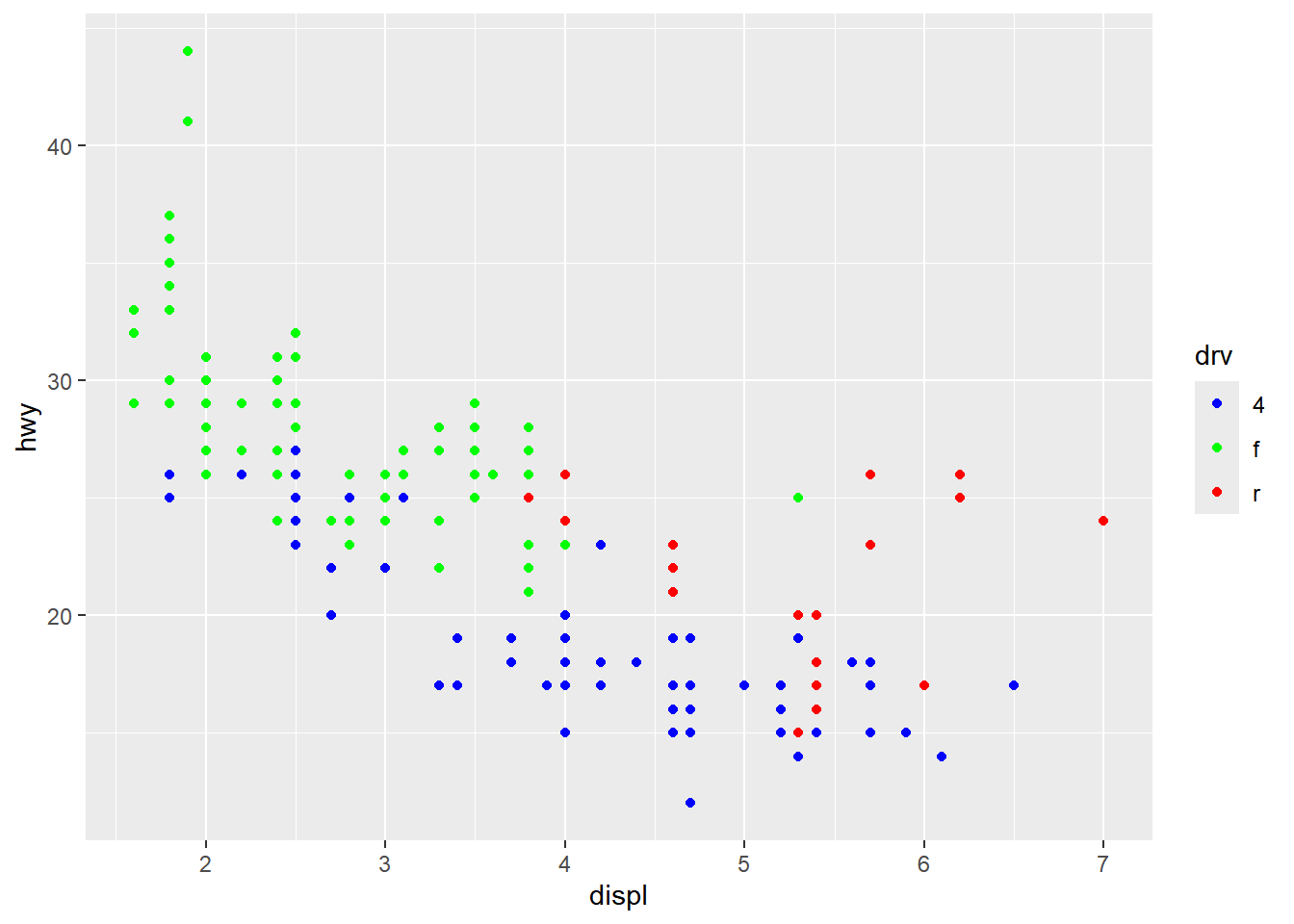

# 离散颜色标度示例-scale_color_manual()
ggplot(mpg, aes(x = displ, y = hwy)) +
  geom_point(aes(color = drv)) +
  scale_color_manual(values = c("4" = "blue", "f" = "green", "r" = "red"))

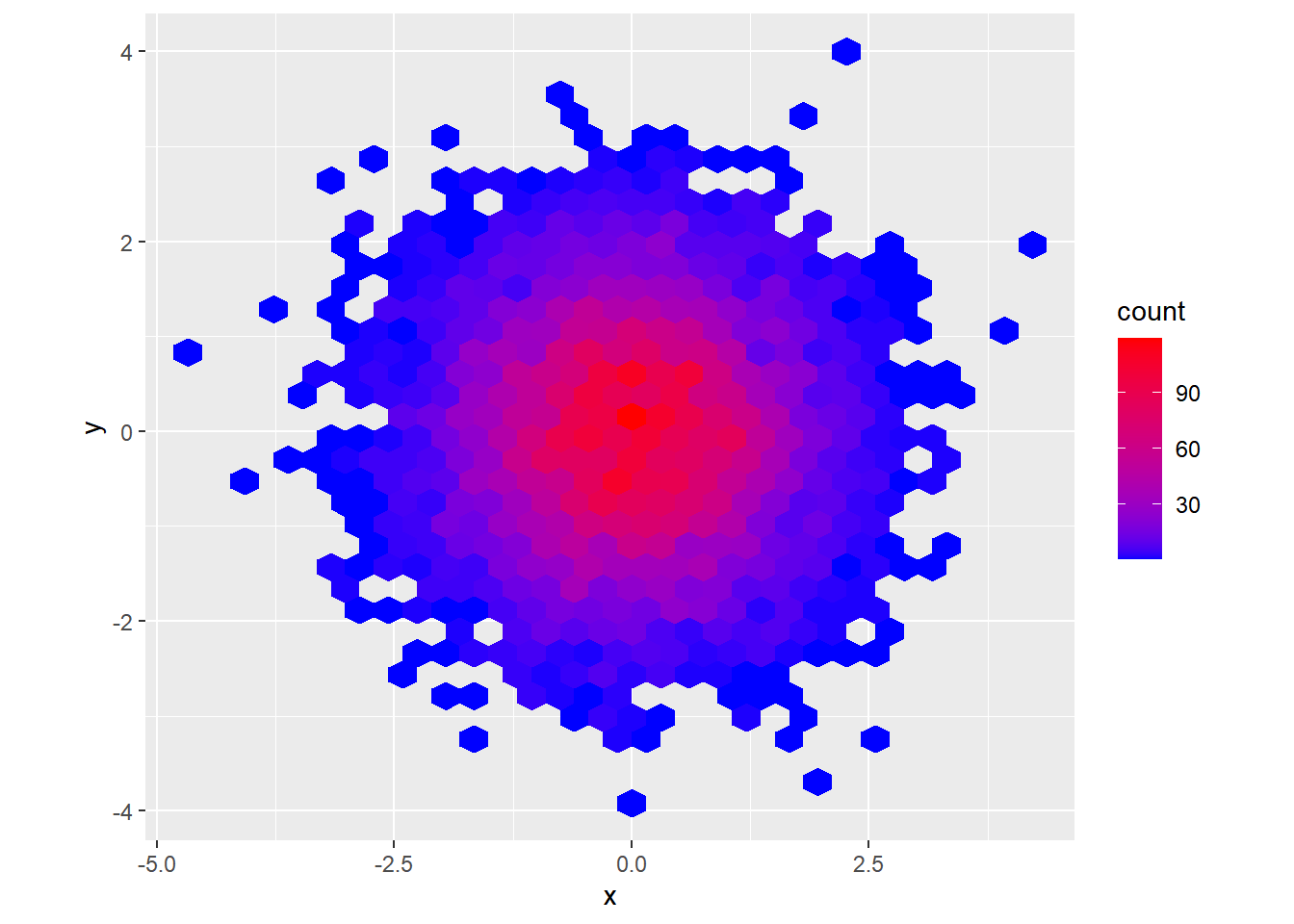

# 连续颜色标度示例-scale_fill_gradient()
df <- tibble(
  x = rnorm(10000),
  y = rnorm(10000)
)
ggplot(df, aes(x = x, y = y)) +
  geom_hex() +
  coord_fixed() + # 保持x轴和y轴比例一致 +
  scale_fill_gradient(low = "blue", high = "red")

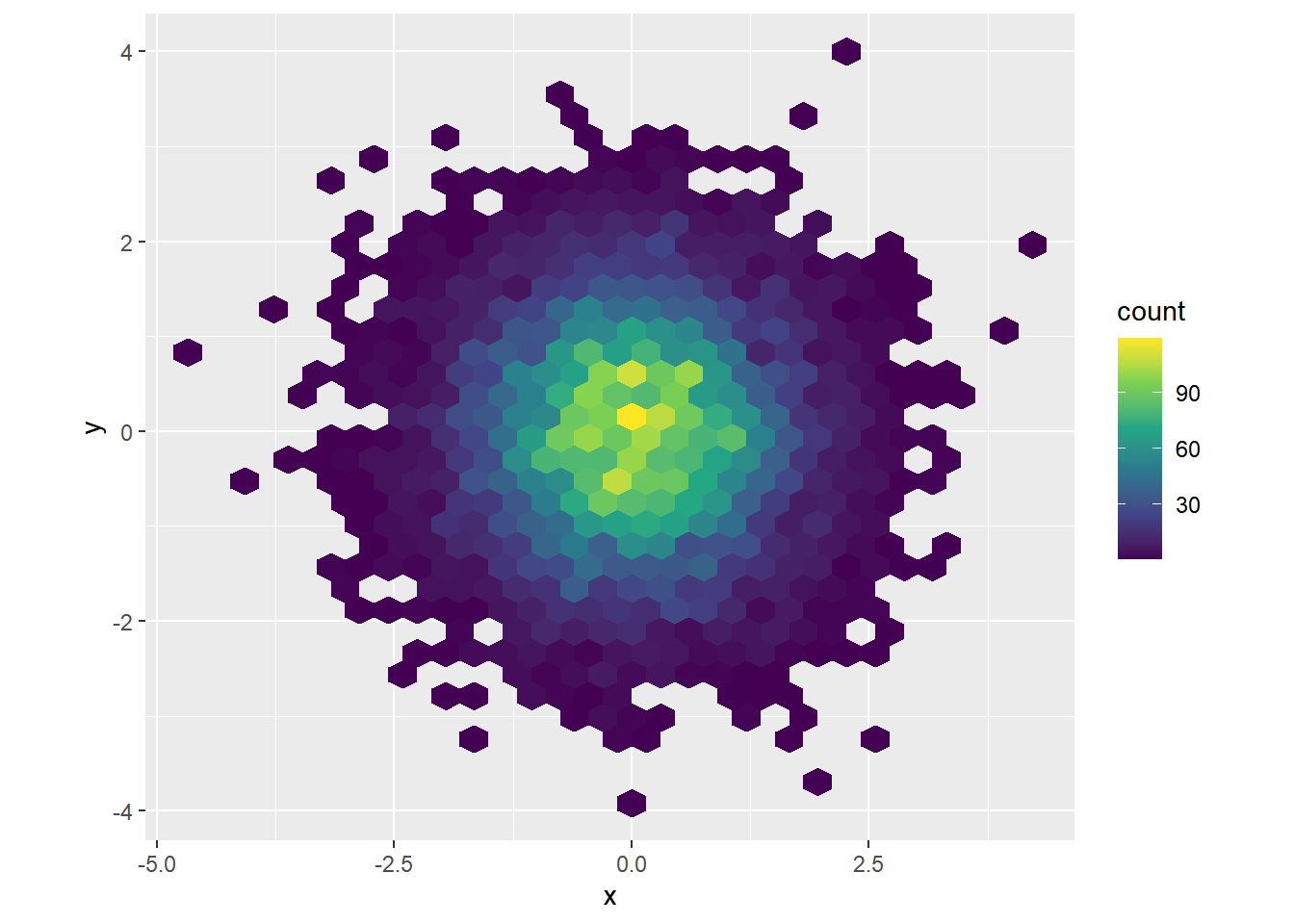

# 连续颜色标度示例-scale_fill_viridis_c()
ggplot(df, aes(x = x, y = y)) +
  geom_hex() +
  coord_fixed() + # 保持x轴和y轴比例一致 +
  scale_fill_viridis_c()

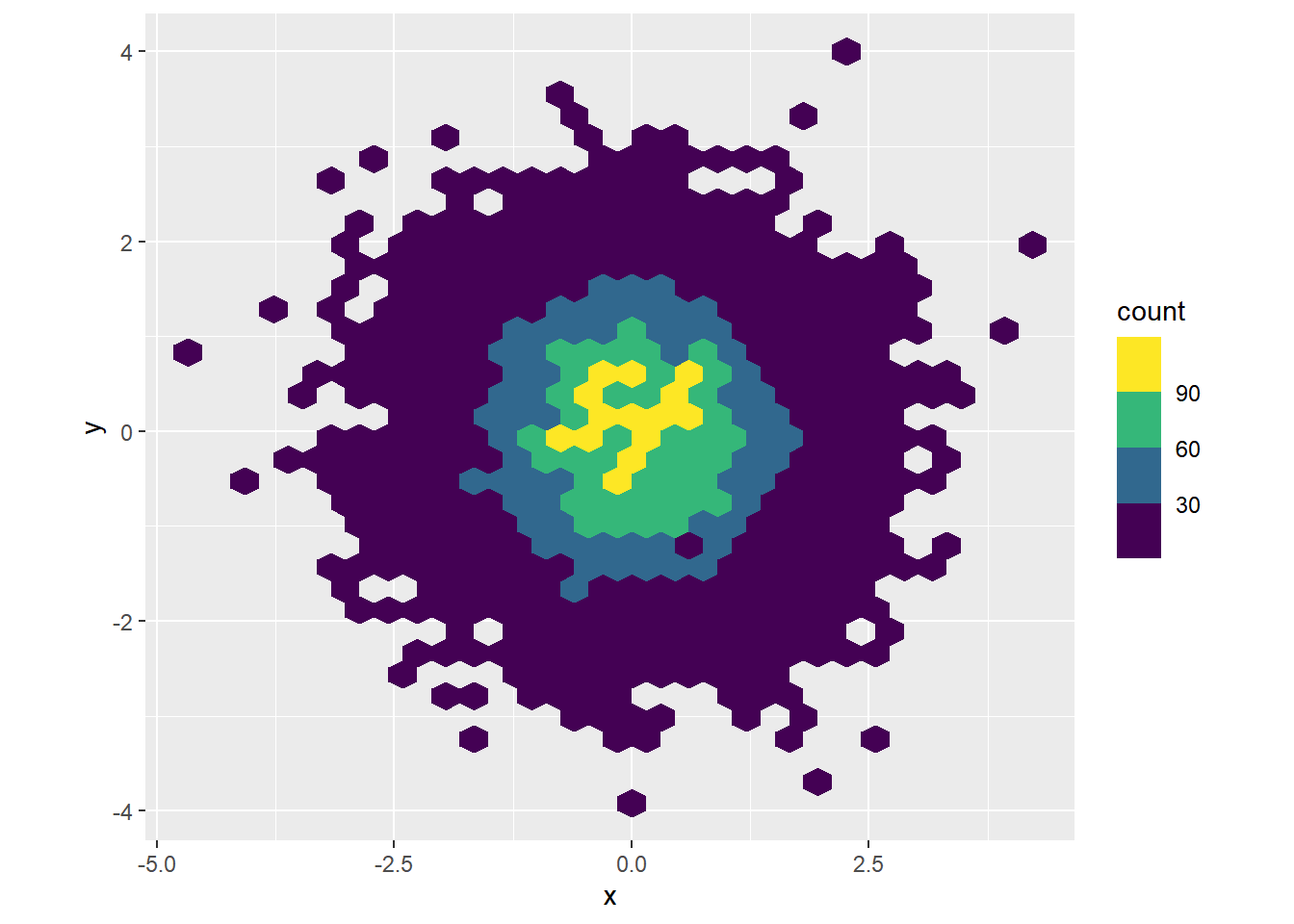

# 分箱颜色标度示例-scale_fill_viridis_b()
ggplot(df, aes(x = x, y = y)) +
  geom_hex() +
  coord_fixed() + # 保持x轴和y轴比例一致 +
  scale_fill_viridis_b()

值得注意的是，所有颜色标度均提供两种变体： scale_color_*() 和 scale_fill_*() 分别对应 color 和 fill 美学属性。。

7.3.5 缩放

缩放是指调整图形的显示范围，以便更好地观察数据的某个子集。ggplot2提供了多种方法来实现缩放效果：

• 调整绘图数据范围。
• 通过scale_x_continuous函数设置标度范围限制，实际的效果是对数据集进行子集筛选。
• 在 coord_cartesian() 中设置 xlim 和 ylim 。实际的效果是对图表的特定地区进行放大。

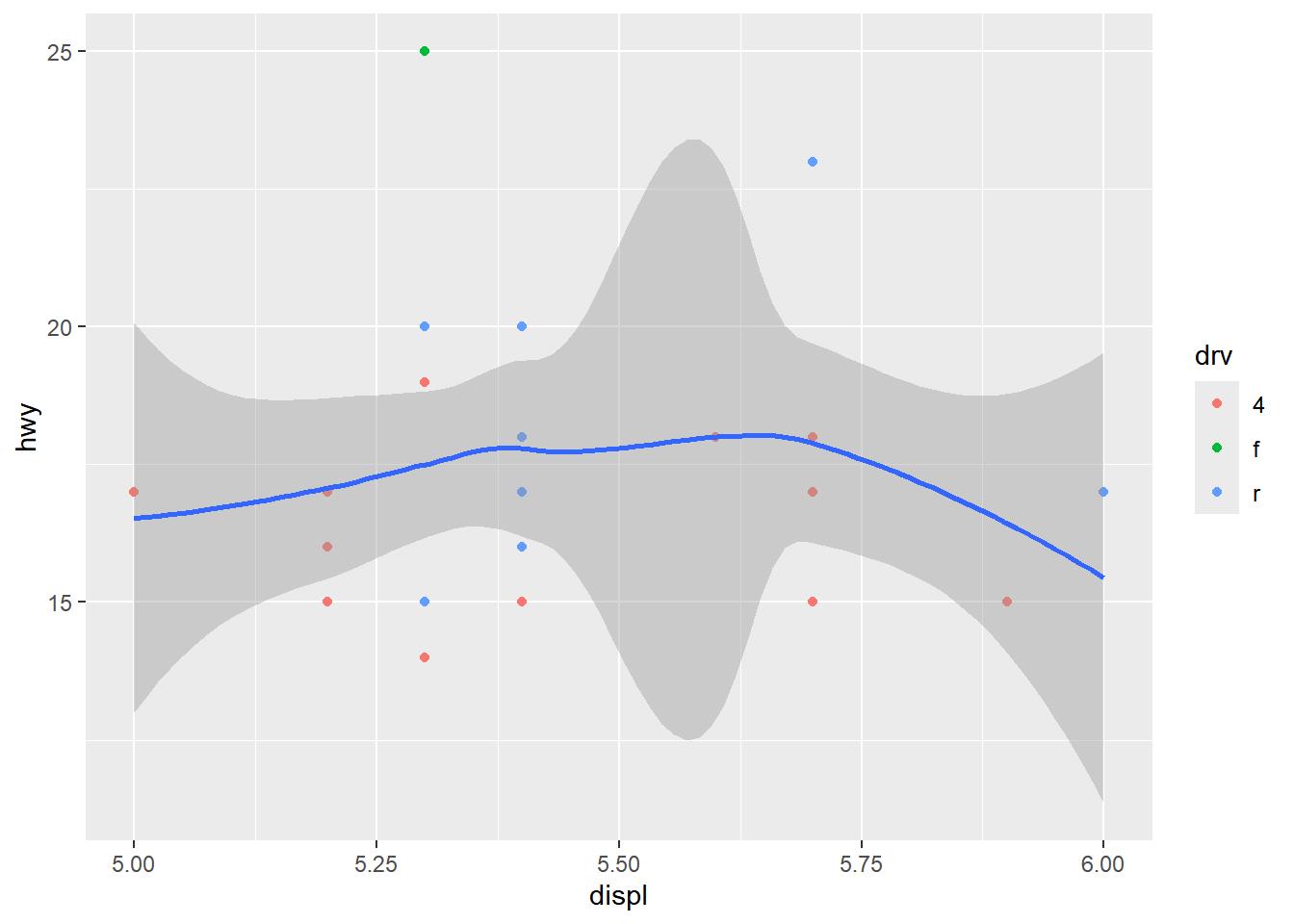

# 通过调整数据范围实现缩放
mpg |>
  filter(displ >= 5 & displ <= 6 & hwy >= 10 & hwy <= 25) |>
  ggplot(aes(x = displ, y = hwy)) +
  geom_point(aes(color = drv)) +
  geom_smooth()

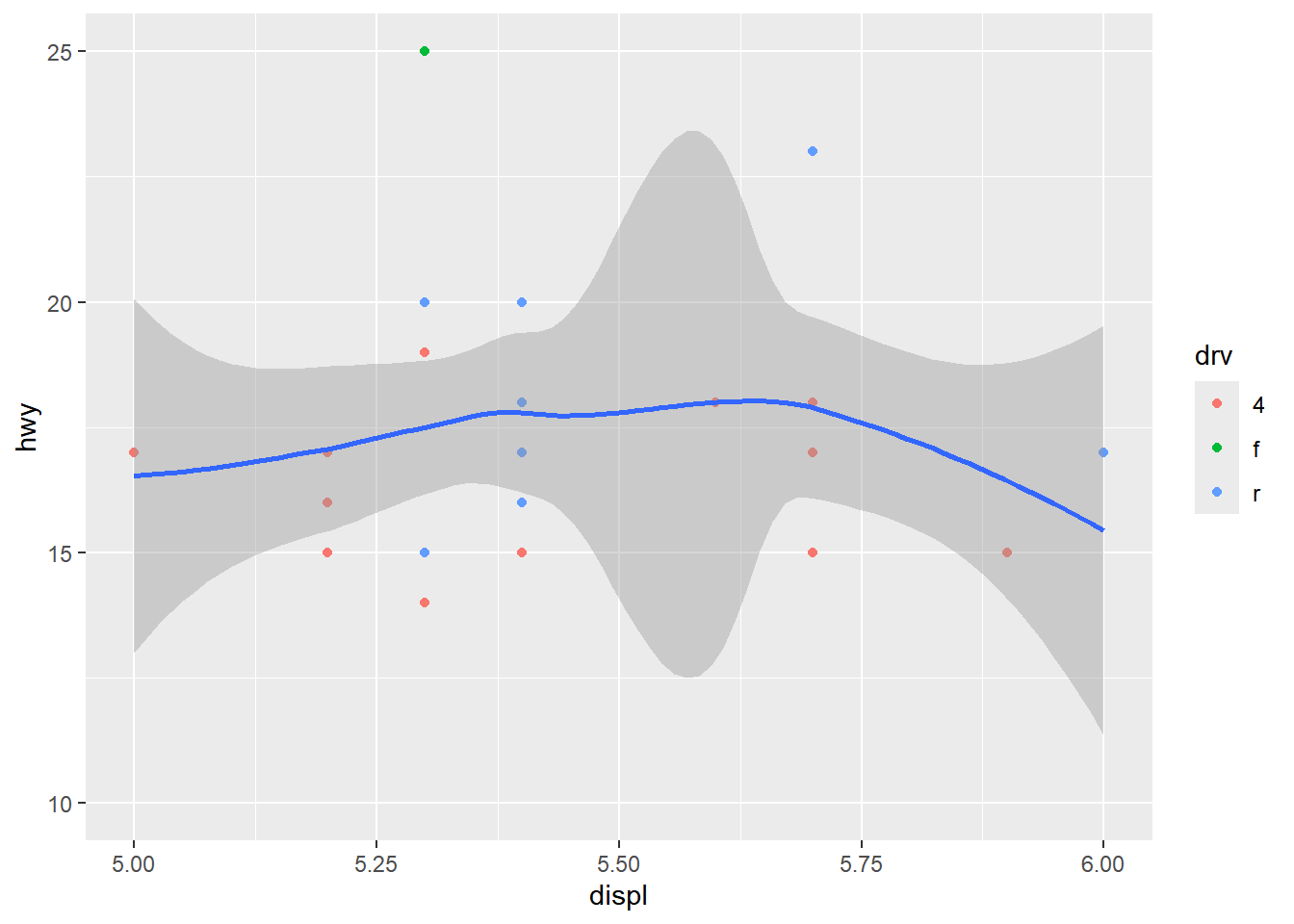

# 通过设置标度范围限制实现缩放
ggplot(mpg, aes(x = displ, y = hwy)) +
  geom_point(aes(color = drv)) +
  geom_smooth() +
  scale_x_continuous(limits = c(5, 6)) +
  scale_y_continuous(limits = c(10, 25))

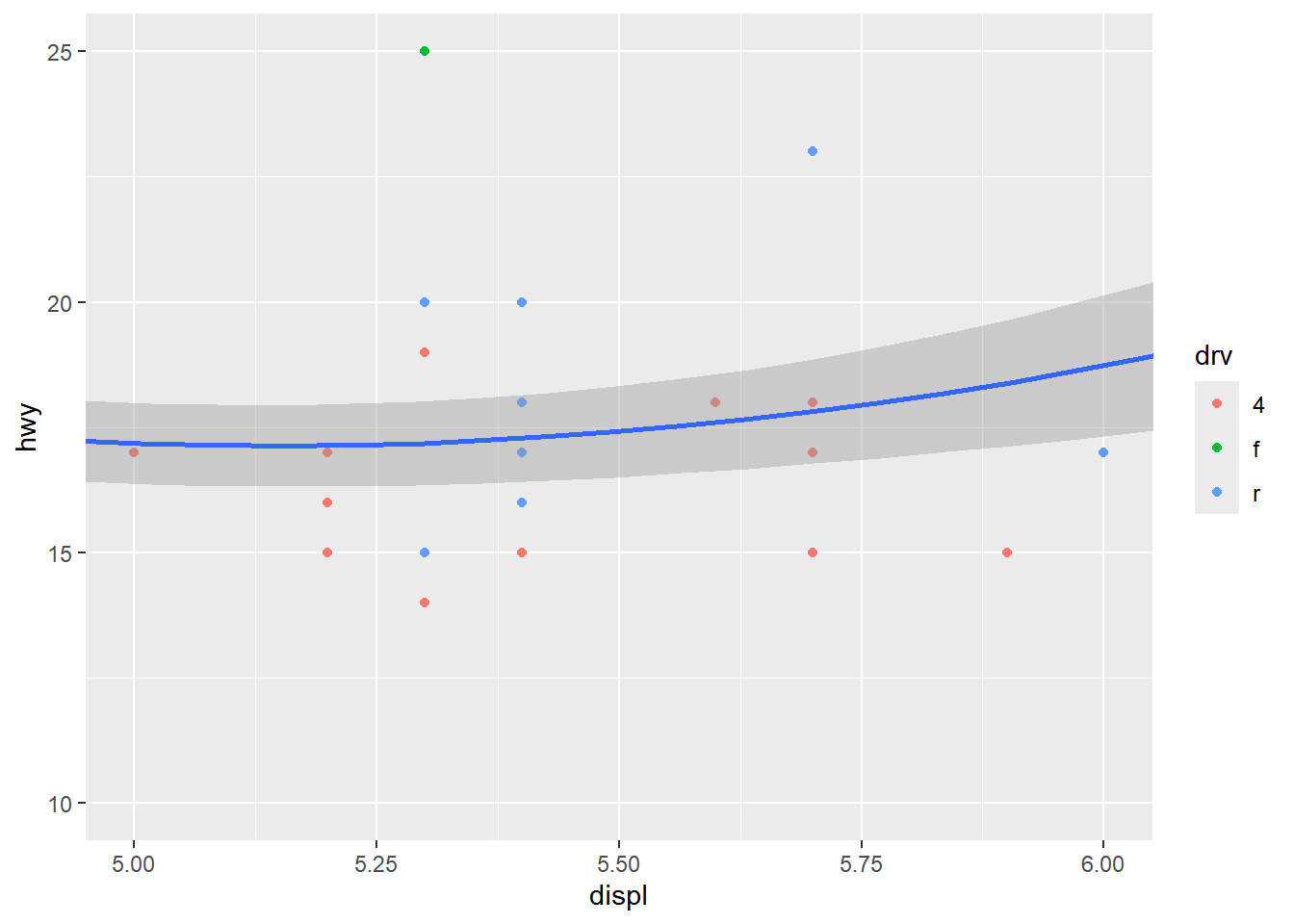

# 通过 coord_cartesian() 实现缩放
ggplot(mpg, aes(x = displ, y = hwy)) +
  geom_point(aes(color = drv)) +
  geom_smooth() +
  coord_cartesian(xlim = c(5, 6), ylim = c(10, 25))

当我们需要在不同绘图中保证尺度一致，方便进行数据的对比时，针对单个scale分别设置limits参数是一个不错的选择。

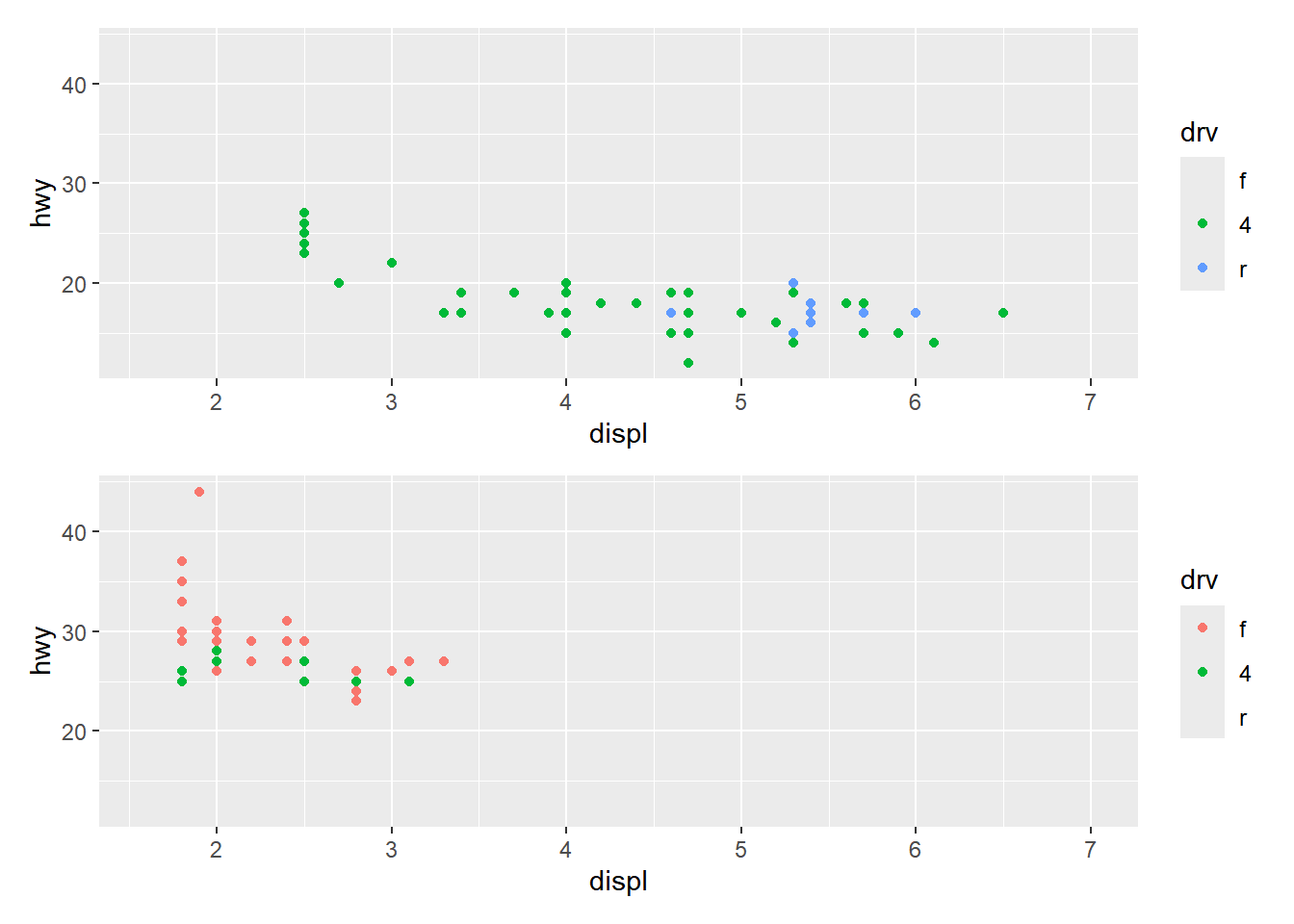

比如当分别绘制SUV和小轿车的油耗数据时，两张图的坐标轴范围和图例显示不一致，SUV的x轴范围是4.0-6.5，轿车则是1.8-4.0；且图例也不同，SUV只有四驱和后驱，轿车只有前驱和四驱。两张图不能直接比较，需进行标度统一。

suv <- mpg |> filter(class == "suv")
compact <- mpg |> filter(class == "compact")
# 创建一致的标度范围
x_scale <- scale_x_continuous(limits = range(mpg$displ))
y_scale <- scale_y_continuous(limits = range(mpg$hwy))
color_scale <- scale_color_discrete(limits = unique(mpg$drv))

# 应用一致的标度范围
p1 <- ggplot(suv, aes(x = displ, y = hwy, color = drv)) +
  geom_point() +
  x_scale +
  y_scale +
  color_scale

p2 <- ggplot(compact, aes(x = displ, y = hwy, color = drv)) +
  geom_point() +
  x_scale +
  y_scale +
  color_scale

p1 / p2

7.4 主题

主题设置可以参看这个网页和官方文档。

每一个元素函数都有一些列控制外观的参数。值得注意的是，元素函数使用下划线_连接，而其中的参数则使用.连接。具体的主题设置可参看 附录 C。

设置主题的函数的基本形式如下：

theme(element_name = element_function())，其中，元素函数element_function()有以下四个：

• element_text()：文本，一般用于设定坐标轴、标签和标题的字体风格。
• element_line()：线条，一般用于控制线条或线段的颜色、类型、位置等。
• element_rect()：矩形区域，一般用于控背景矩形的颜色、大小、边界线条类型等。
• element_blank()：空白，不分配相应的绘图空间，即删除相应的绘图元素。

7.5 多图布局

在数据可视化过程中，常常需要将多个图表组合在一起以便进行比较和分析。patchwork包提供了一种简便的方法来实现多图布局。

• patchwork的基础语法是使用加+或\或|将多个ggplot2图形对象连接起来。

• 此外，使用patchwork::plot_layout()函数可以进一步控制布局的细节，例如合并图例、调整间距等。guide_area()函数用于创建一个专门的图例区域：

• plot_layout()函数的heights和width参数可以按找比例分配组合后的图标和图例的空间。

• pathwork中运算符区别：

  • +添加图层或组合子图。
  • &批量修改主题（适用于 patchwork 全局）。

library(patchwork)
library(ggplot2)

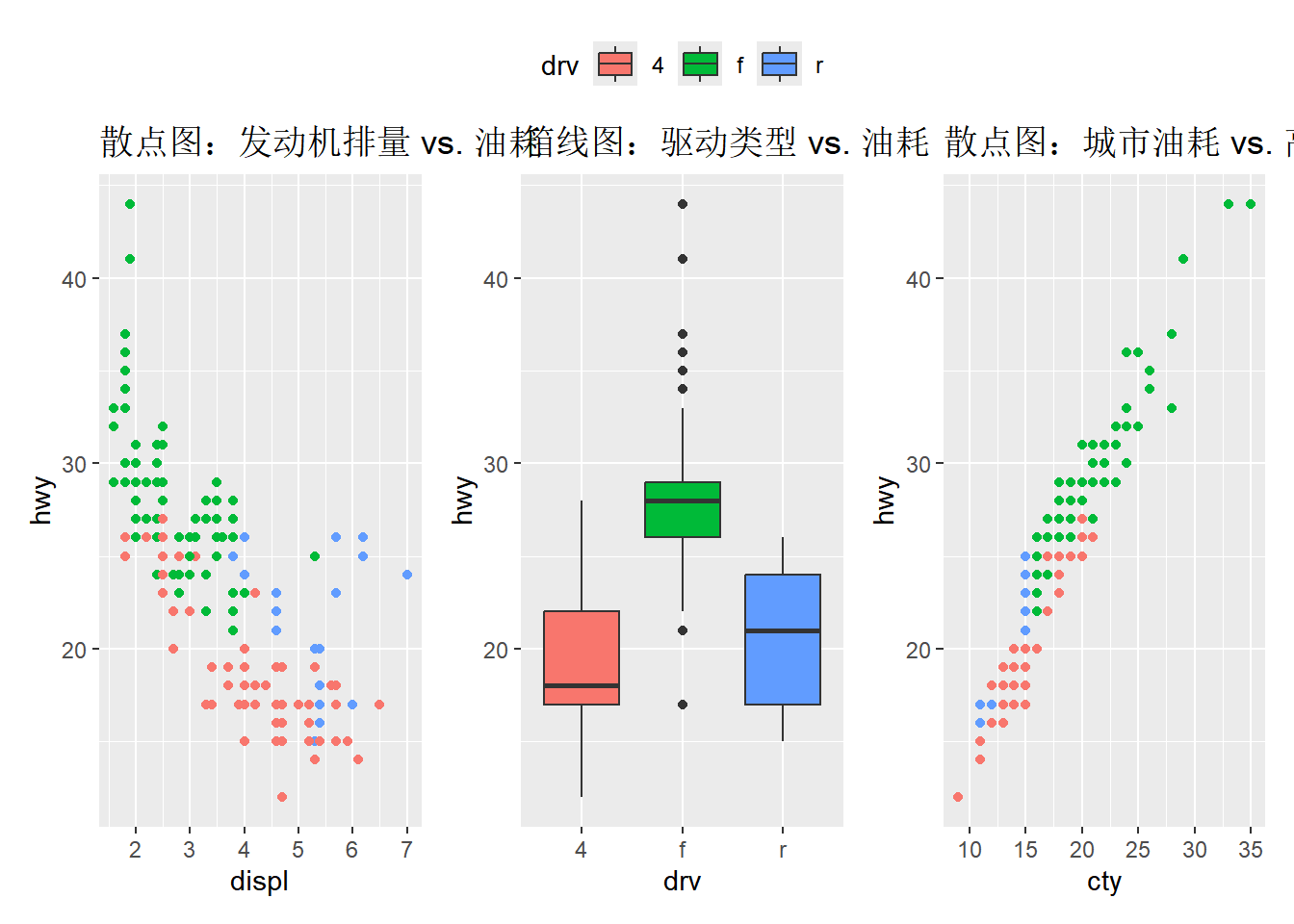

# 创建3个图表对象
p1 <- ggplot(mpg, aes(x = displ, y = hwy, color = drv)) +
  geom_point(show.legend = F) +
  labs(title = "散点图：发动机排量 vs. 油耗")

p2 <- ggplot(mpg, aes(x = drv, y = hwy, fill = drv)) +
  geom_boxplot() +
  labs(title = "箱线图：驱动类型 vs. 油耗")

p3 <- ggplot(mpg, aes(x = cty, y = hwy, color = drv)) +
  geom_point(show.legend = F) +
  labs(title = "散点图：城市油耗 vs. 高速油耗")

# 使用 patchwork 组合图表并组合图例
(guide_area()) /
  (p1 + p2 + p3) +
  plot_layout(
    heights = c(1, 9), # 图例与图表高度比例
    guides = "collect" # 合并图例
  ) &
  theme(legend.position = "top") # 统一调整图例位置
